変電所用 遠制用(絶縁型)保安装置

伝送用耐雷トランス SU10-「」形シリーズページ印刷

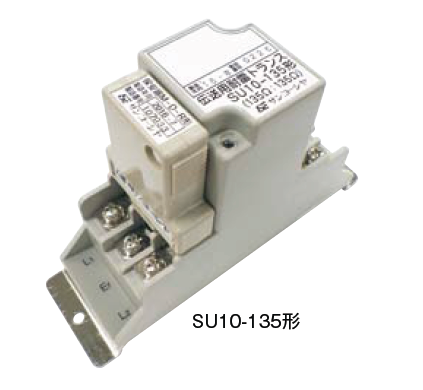

  • SU10-135形の画像

モデム伝送回線用耐雷トランス
・SU10-135形
・SU10-110形
・SU10-135H形

通信伝送回線に印加される雷サージまたは、地絡事故時等の異常電圧より、機器を保護するために使用します。

この製品についてのお問い合わせはこちら

仕様

下の表は左右にスクロールしてご覧ください

形式 SU10-135形 SU10-110形 SU10-135H形
周波数範囲 100Hz~100kHz 500Hz~400kHz 10kHz~8MHz
インピーダンス比 135Ω:135Ω 110Ω:110Ω 135Ω:135Ω
動作減衰量 1dB以下 1dB以下 1dB以下

耐電圧

  • L~T間
  • L~En間

AC10kV 1分間

インパルス 1.2/50μs 30kV

AC10kV 1分間

インパルス 1.2/50μs 30kV

AC10kV 1分間

インパルス 1.2/50μs 30kV

耐電圧

  • T~En間
AC5kV 1分間

AC5kV 1分間

AC5kV 1分間

絶縁抵抗

  • L~T間
  • L、T~En間

DC500Vにて100MΩ以上

DC500Vにて100MΩ以上

DC50Vにて100MΩ以上

寸法

(W)160mm × (D)48mm × (H)105mm

-

-

質量 約 700g - -
