変電所用 遠制用(絶縁型)保安装置

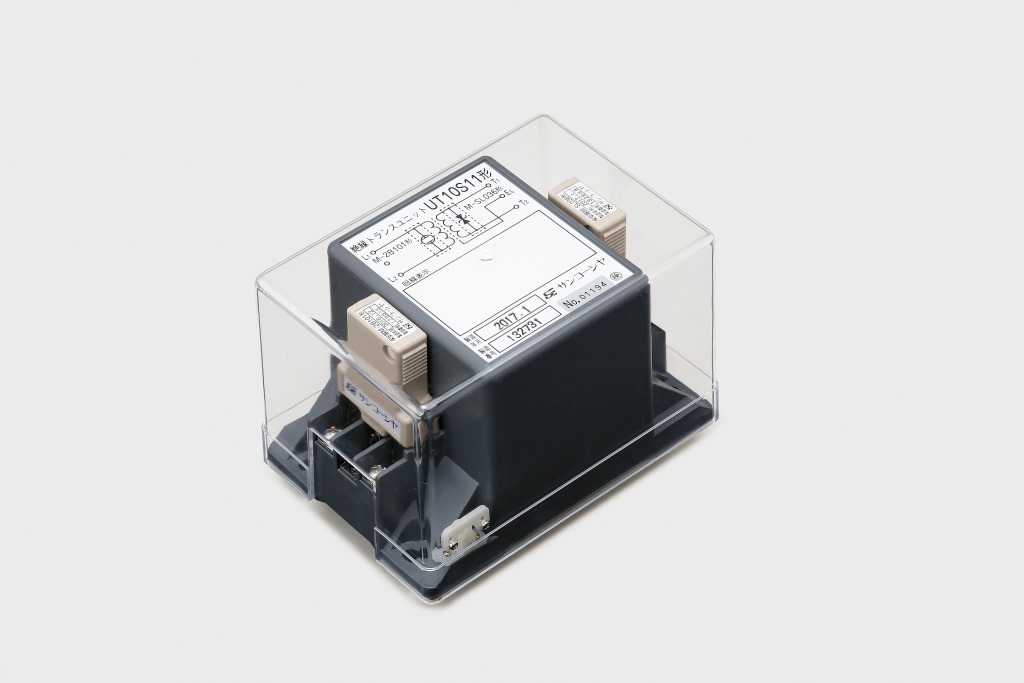

伝送用耐雷トランス UT10-SHDSL2ページ印刷

モデム用耐雷トランス

通信伝送回路等に印加される雷サージまたは、地絡事故時等の異常電圧より、機器を保護するために使用します。

この製品についてのお問い合わせはこちら

仕様

使用周波数範囲 - 10kHz~2MHz
信号レベル - 30dBm
瞬間最大使用レベル 測定周波数10kHz 44dBm
インピーダンス比 機器側:線路側 100Ω:100Ω
インピーダンス偏差 - +15%、-5%
動作減衰量 - 1dB以下
サージ移行率 - 1/100以下
耐電圧
  • L1、L2~T1、T2間
  • L1、L2~Es間

AC10kV 1分間

インパルス 1.2/50μs 30kV

耐電圧

  • T1、T2~Es間

AC3kV 1分間

絶縁抵抗

  • L1、L2~T1、T2間
  • L1、L2~E間
  • L1、L2~Es間
  • T1、T2~Es間

DC550Vにて100MΩ以上

寸法

- (W)166mm × (D)116mm × (H)110mm

質量

- 約 1.7kg
