変電所用 遠制用(絶縁型)保安装置

絶縁トランスユニット UT10P66ページ印刷

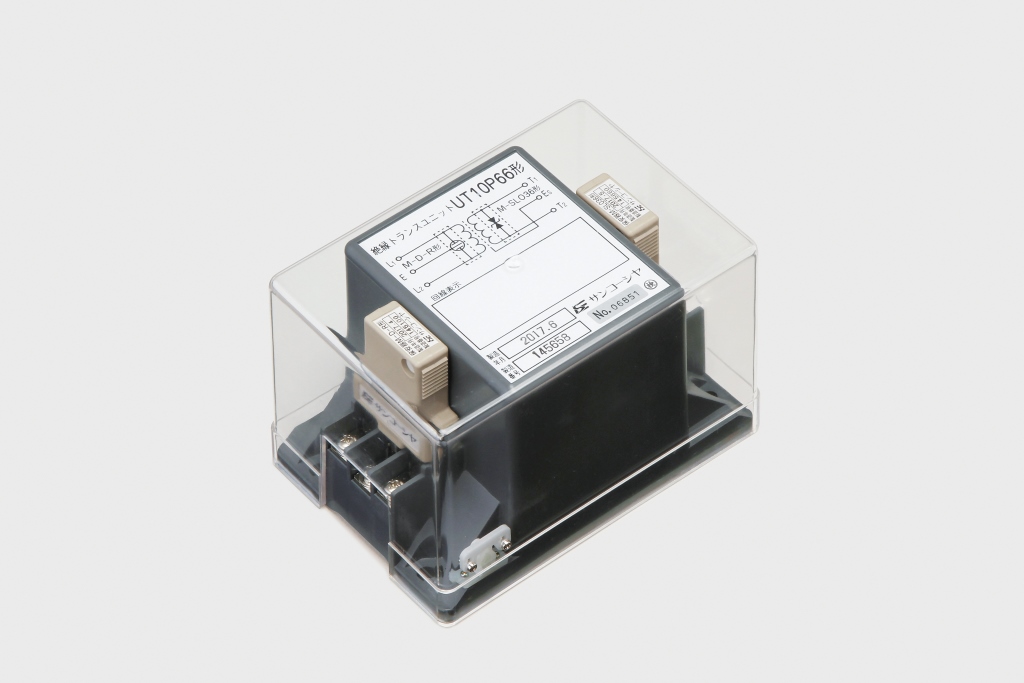

  • UT10P66形の画像

交流制御用耐雷トランス

搬送波伝送方式の変電所遠方監視制御装置、連絡遮断装置等の引き込み点に設けて、変電所等の事故時の構内大地電位上昇、連絡線に誘導する雷サージ等の異常電圧から、人体の保護、機器および回線の絶縁破壊を防止するために使用します。

この製品についてのお問い合わせはこちら

仕様

伝送周波数 - 0.3~3.4kHz
信号レベル - 10dBm
インピーダンス比 機器側:線路側 600Ω:600Ω
インピーダンス偏差 ±10%
動作減衰量 0.5dB以下
耐電圧
  • L1、L2~T1、T2間
  • L1、L2~Es間

AC10kV 1分間

インパルス 1.2/50μs 25kV 3回

耐電圧

  • T1、T2~Es間

AC3kV 1分間

インパルス保護レベル

-

接地間、線間 10/200μs 3kV印加時、50V以下

AC保護レベル

  • L1~L2間

(AC500V印加時)50V以下

インパルス寿命

  • L1~L2間

10/200μs 400A 100回

AC寿命

  • L1~L2間

AC(50/60Hz)印加時 20A 0.1s 10回

インパルス電流耐量

  • L1~L2間
10/200μs 5kA

AC電流耐量

  • L1~L2間

AC(50/60Hz) 20A 1s

絶縁抵抗

  • L1、L2~T1、T2間
  • L1、L2~E間
  • L1、L2~Es間
  • T1、T2~Es間

DC250Vにて100MΩ以上

寸法

- (W)166mm × (D)116mm × (H)110mm

質量

- 約 3.1kg
