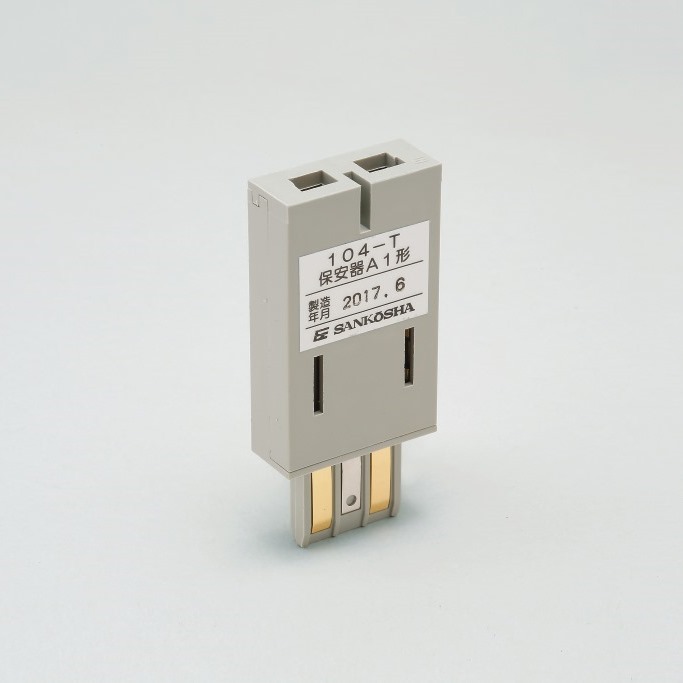

104-T形試験配線盤用保安器 A1形ページ印刷
仕様
| 直流放電開始電圧 | 各L-E間 | - | 350V ± 15% |
|---|---|---|---|
| インパルス放電開始電圧 | 各L-E間 | 10/200μs 3kV印加 | 750V 以下 |
| 最大電流耐量 | 各L-E間 | インパルス 10/200μs、 |
2,000A×2、1回 |
| 交流（50/60Hz） |
10A×2、1秒、1回 |
||
| 直流抵抗 | L1-T1間、L2-T2間 | - |
10Ω±20%（23°C±2°Cにおいて） |
| 電流特性 | L1-T1間、L2-T2間 |
動作特性 |
トリップ動作 90秒以内 |
| 不動作特性 |
120mA（20°Cにおいて） |
||
| 絶縁抵抗 | 各L-E間 | DC100Vにて |
100MΩ以上 |
| 寸法 | - | - |
(W)30mm × (D)12mm × (H)67mm |
| 質量 | - | - |
約 20g |
