保安器 A1形・D1形ページ印刷
アナログ回線用
| 保安器名 | A1形 |
|---|---|
| 主な用途 |
アナログ回線 クロスバ交換機および電話機器の保護 |
| 周波数帯域 |
DC～200kHz |
| 動作減衰量 | 1.0dB以下 |
| 漏話減衰量 | 70dB以上 |
| 直流抵抗 | 6.5Ω±20% |
| 直流放電開始電圧 | 350V±70V |
| インパルス保護レベル | 800V以下（10/200μs 3kV印加） |
| インパルス繰返し電流耐量 | 10/200μs、200A、100回 |
| AC寿命 | AC10A、0.1s、10回 |
| 絶縁抵抗 | 100MΩ以上（DC100Vにて） |
| 寸法 | (W)9.4m × (D)24mm × (H)51mm |
| 質量 | 約 20g |

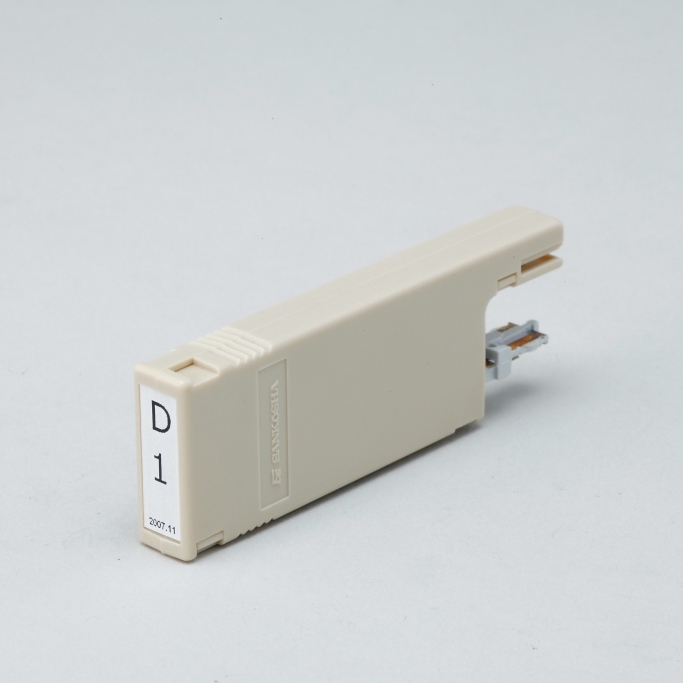

デジタル回線用
| 保安器名 | D1形 |
|---|---|
| 主な用途 |
デジタル回線 電子交換機および端末機器の保護 |
| 周波数帯域 |
DC～400kHz |
| 動作減衰量 | 1.0dB以下 |
| 漏話減衰量 | 70dB以上 |
| 直流抵抗 | 15Ω±20% |
| 直流放電開始電圧 | 350V±70V |
| インパルス保護レベル | 800V以下（10/200μs 3kV印加） |
| インパルス繰返し電流耐量 | 10/200μs、200A、100回 |
| AC寿命 | AC10A、0.1s、10回 |
| 絶縁抵抗 | 100MΩ以上（DC100Vにて） |
| 寸法 | (W)9.4mm × (D)26mm × (H)77mm |
| 質量 | 約 20g |
