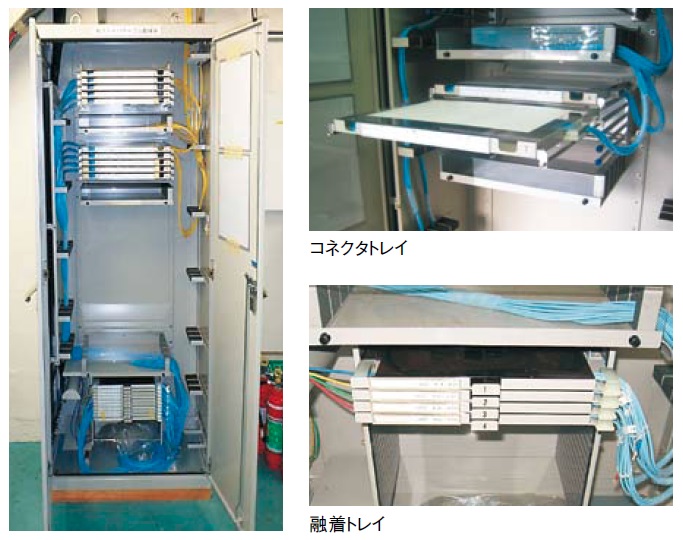

光ファイバーケーブルと光端局間、または光ファイバーケーブル相互の接続、さらにそれらの切替や切分などを容易に行うための光配線架です。
特長
・コネクタトレイは、「20心/トレイ」または「24心/トレイ」で用途により変更可能。
・融着トレイ-コネクタトレイ間でコネクタ付き変換コードがプレ配線済み。
仕様
| 項目 | 性能 |
|---|---|
| 寸法 |
(W)700mm × (D)350mm × (H)1,850mm (W)700mm × (D)350mm × (H)2,350mm |
| 設置場所 | 屋内仕様 |
| 最大心数 |
(H)1,850mm：400心（20心トレイ使用時）、480心（24心トレイ使用時） (H)2,350mm：500心（20心トレイ使用時）、500心（24心トレイ使用時） |
| ケーブル導入本数 | 12本（T・M径Φ5以下） |
| ケーブル導入方向 | T・M固定金具とサポートを入れ替えることにより上下方向に対応可能 |
