中継線輪

N形ページ印刷

誘導電圧中和用中継線輪
通信線路と線路、および線路と通信機器間に設置して、誘導電圧を中和し軽減をはかるために使用します。

雑音電圧を低減します。

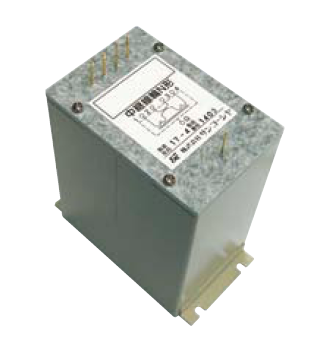

製品情報	製品名：中継線輪N形

この製品についてのお問い合わせはこちら

仕様

整合インピーダンス 1-3端子間、2-4端子間	7,000Ω以上（0.3kHz、試験電圧2V） 17,000Ω以上（1.0kHz、試験電圧2V） 30,000Ω以上（3.0kHz、試験電圧2V）
動作減衰量 1-2端子間入力、3-4端子間600Ω終端	0.25dB以下（3.0kHz、試験電圧1V）
直流抵抗 1-3端子間、2-4端子間	12Ω以下
50Hz電流	3.5mA以下（試験電圧20V）
絶縁抵抗 1-2端子間、3-4端子間各端子～G端子間	100MΩ以上（直流500V）
耐電圧 1-2端子間、3-4端子間各端子～G端子間	交流（50/60Hz）750V（実効値）、1分間
寸法	(W)50mm × (D)90mm × (H)109mm
質量	約 700g
