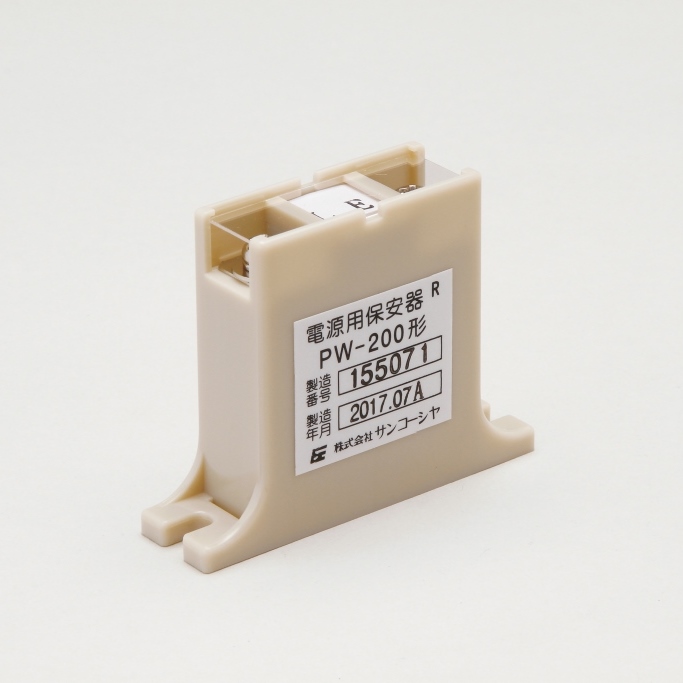

電源用保安器 PW-200形ページ印刷
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -20°C ～ +60°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -20°C ～ +60°C の範囲、90% 以下（結露のないこと）
仕様
| 最大許容回路電圧 | AC rms 240V、DC 335V |
|---|---|
| 直流放電開始電圧 | 490 ± 70V |
| インパルス放電開始電圧 | 10/200μs 3kV印加、800V 以下 |
| 制限電圧 | 10/200μs 200A（10μs後） 725V 以下 |
| インパルス最大電流耐量 |
8/20μs 20kA 1回 10/200μs 3kA 1回 |
| インパルス繰り返し電流耐量 |
10/200μs 500A 200回 |
| 絶縁抵抗 |
各端子～取付金具間：（DC500Vにて）100MΩ 以上 L端子～E端子間：（DC100Vにて）100MΩ 以上 |
| 耐電圧 |
各端子～取付金具間：AC 7kV 1分間 |
| 寸法 |
(W)64mm × (D)17mm × (H)50mm |
| 質量 |
約 80g |
