特殊信号発光機用保安器

SH-V7-390形ページ印刷

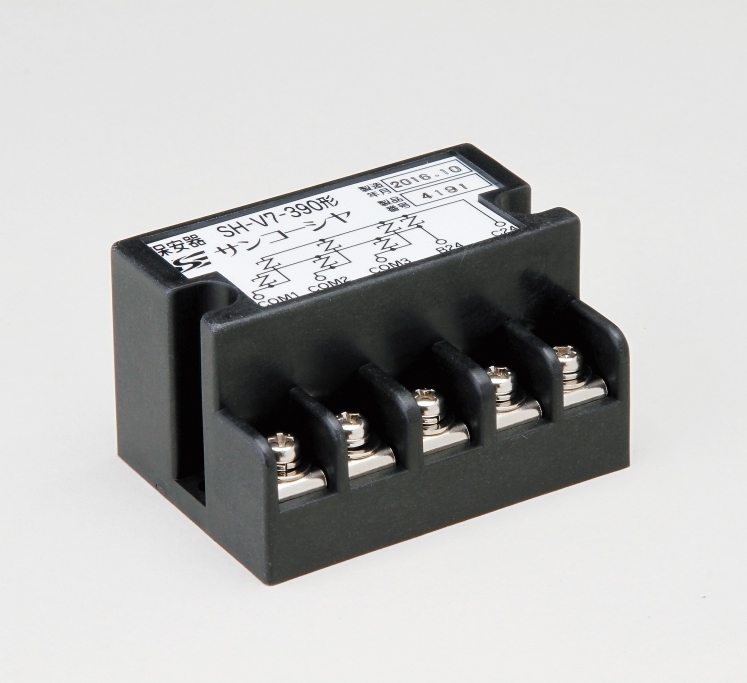

  • SH-V7-390の画像

特殊信号発光機用制御器を、雷サージなどの異常電圧から防護するために使用する保安器
・LED形点滅形信号制御器用

制御器を 3 台まで接続できます

製品情報 製品名:特殊信号発光機用保安器 SH-V7-390形

この製品についてのお問い合わせはこちら

仕様

一般仕様

最大許容回路電圧 各端子間 直流31V
絶縁抵抗 各端子~保安器取付板間 100MΩ以上(直流250Vで測定)
耐電圧 各端子~保安器取付板間 交流(50/60Hz) 3kV 1分間
寸法 (W)70mm × (D)50mm × (H)40mm
質量 約 100g

保護レベル

バリスタ電圧 各端子間 電流値1mA

39(35~43)V

制限電圧 各端子間 電流値20A

77V 以下
インパルス最大電流耐量 各端子間 8/20μs、2kA、1回(参考値:10/200μs、450A、1回)
試験後のバリスタ電圧の変化率

±10% 以内
