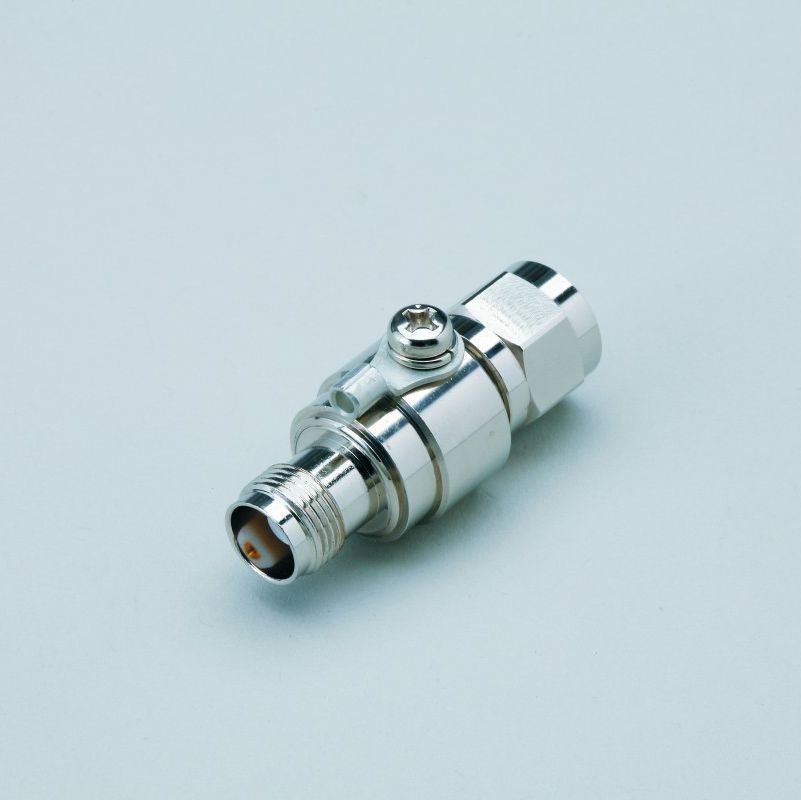

同軸用SPD
TNC-JP-3ページ印刷
環境条件
使用場所： 屋外（防水処理を実施のこと）
使用温度・湿度： -35°C ～ +85°C、30% ～ 90%
保管温度・湿度： -35°C ～ +85°C、30% ～ 90%

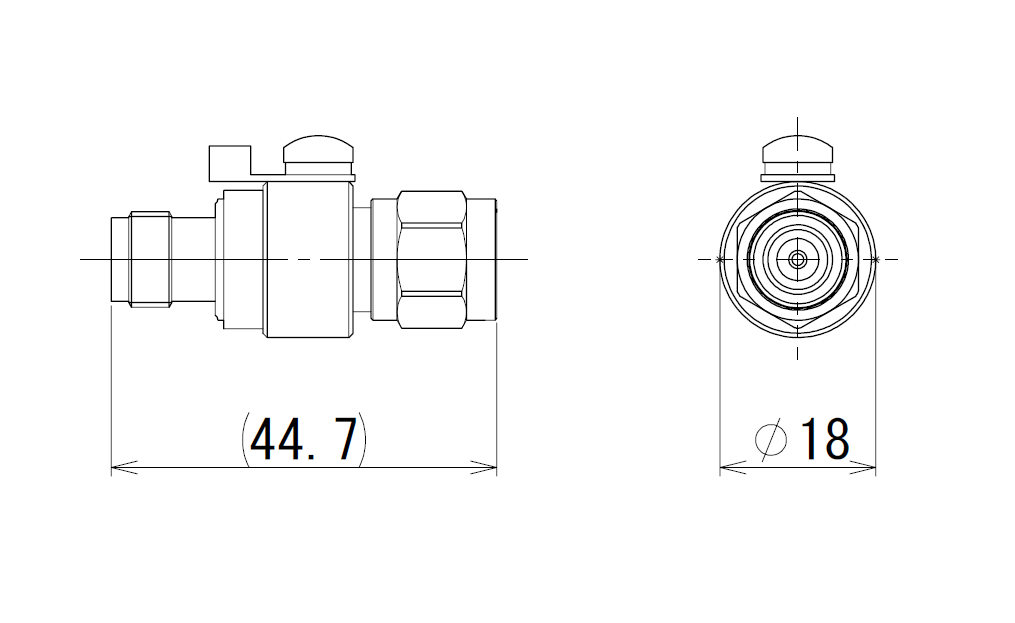

外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 |
|---|---|---|
| 周波数帯域 | - | DC ～ 3 GHz |
| V. S. W. R | 周波数帯域において | 1.2 以下 |
| 挿入損失 | 周波数帯域において | 0.3 dB 以下 |
| インピーダンス | 公称 | 50 Ω |
| 許容電力 | - | 10 W |
| 直流放電開始電圧 | 100 V/s にて | DC 120 V 以上 |
| 電圧防護レベル | 1 kV/μs にて | 700 V 以下 |
| 電圧防護レベル | 1.2/50 μs、10 kV にて | 900 V 以下 |
| インパルス耐久性 | カテゴリーC2 | 8/20 μs、5 kA、10 回 |
| インパルス耐久性 | カテゴリーD1 | 10/350 μs、2.5 kA、2回 |
| 最大放電電流 | - | 8/20 μs、10 kA、1回 |
| 絶縁抵抗 | DC100V メガーにて | 100 MΩ 以上 |
| コネクタ形式 | - | TNC形（P-J） |
| 質量 | - | 約 46 g |
