新幹線信号用ユニット保安器
AR801形ページ印刷
概要
用途
新幹線の無絶縁軌道回路に使用する製品です

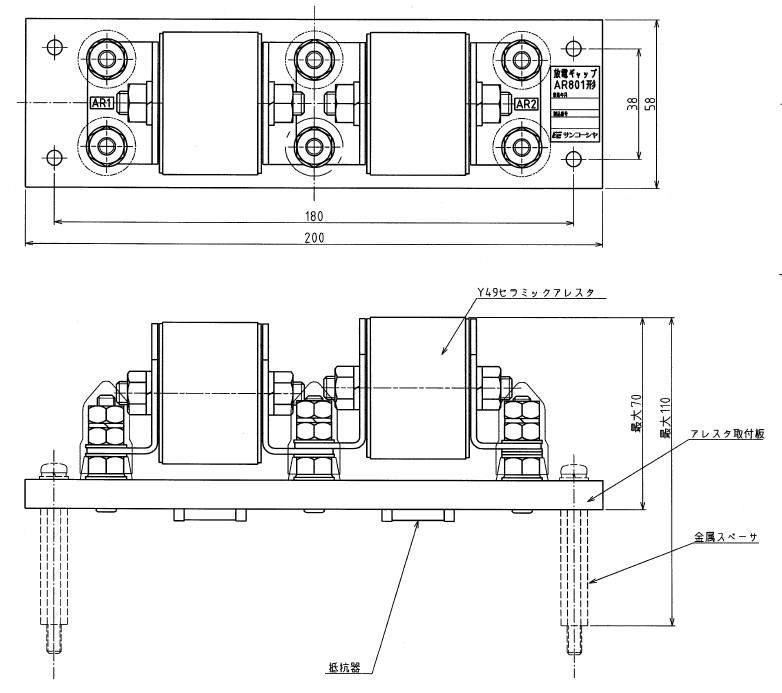

外観図
仕様
| 項目 | 性能 |
|---|---|
| 直流放電開始電圧（端子AR1～AR2間） | 800V ± 150V |
| 繰り返し交流電流耐量（端子AR1～AR2間） 耐量試験後の直流放電開始電圧 |
5A、100s、10回、800V±200V |
| 最大電流耐量（端子AR1～AR2間） | 10,000A、0.1s、1回 |
| 耐電圧 AR1、AR2端子～取付用金属スペーサ間 |
交流（50/60Hz）5kV、1分間および インパルス1.2/50μs、12kV |
| 絶縁抵抗 AR1、AR2端子～取付用金属スペーサ間 |
100MΩ以上（直流500Vで測定） |
| 寸法 | (W)200mm × (D)58mm × (H)110mm |
| 質量 | 約 1.2kg |
