新幹線信号用ユニット保安器
無絶縁軌道回路用現場保安器ページ印刷

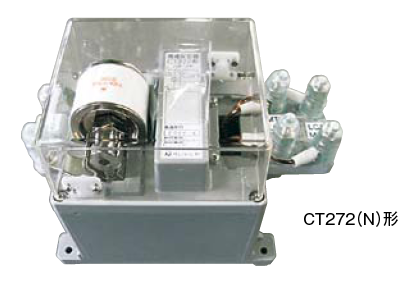

北海道HCT272形・北陸CT272(N)形
- 無絶縁軌道回路用
- 電流検知
| 形式 | HCT272形 | CT272 (N) 形 |
|---|---|---|
| 周波数 | 1.4～2.2kHz | 1.4～2.8kHz |
| 寸法 |
(W)190mm × (D)120mm × (H)180mm |
(W)190mm × (D)120mm × (H)180mm |
| 質量 | 約 5.5kg | 約 5.5kg |

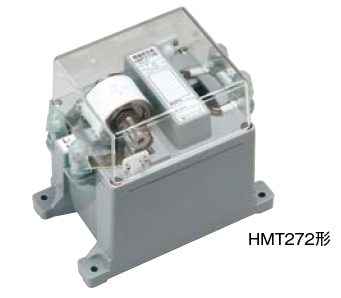

北海道HMT272形・北陸MT272(N)形
- 無絶縁軌道回路用
- インピーダンス整合
| 形式 | HMT272形 | MT272 (N) 形 |
|---|---|---|
| 周波数 |
1.45～1.65kHzのMSK変調波 および 1.8～2.2kHzのMSK変調波 |
1.4～1.7kHzのMSK変調波 および 1.8～2.8kHzのMSK変調波 |
| 最大使用レベル：1.45～1.65kHz | 49dBm | 45.5dBm |
| 最大使用レベル：1.8～2.2kHz | 43dBm×2波 | 37dBm |
| インピーダンス比 T側：L側 | 2Ω：270Ω | 2Ω：270Ω |
| 寸法 | (W)190mm × (D)120mm × (H)180mm | (W)190mm × (D)120mm × (H)180mm |
| 質量 | 約 5kg | 約 5kg |

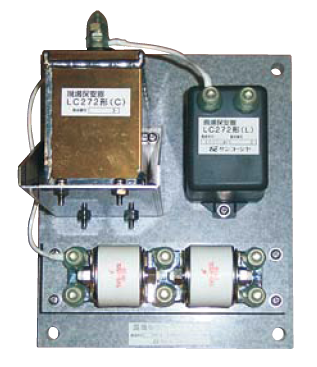

北陸LC272(N)形
- 無絶縁軌道回路用
- 50Hz/60Hz の妨害波の阻止
| 共振周波数 | 1900Hz±10Hz |
|---|---|
| 寸法 |
(W)220mm × (D)260mm × (H)230mm |
| 質量 | 約 2kg |
