絶縁対策

高耐圧絶縁カラーページ印刷

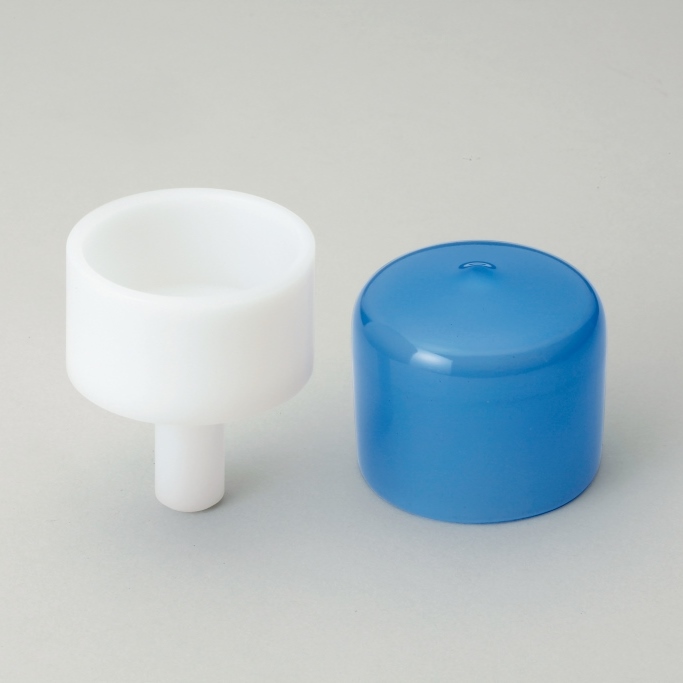

  • 高耐圧絶縁カラー

雷害および地絡対策として高耐圧化した絶縁カラー
・ボルトの変更無しに取り付け可能です: U形
・絶縁キャップを取り付ける事でほこり等による絶縁劣化を予防します: U形

種類
・通常タイプ
・キャップ付きタイプ: U形

この製品についてのお問い合わせはこちら

概要

高耐圧絶縁カラー U形は、下部の直径を既存の絶縁カラーより小さく設計したため、施工性が向上しました。

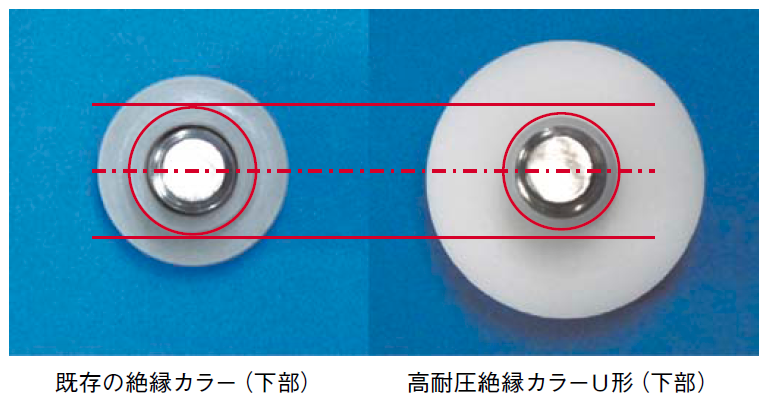

絶縁カラーの新旧比較画像

取り付け例

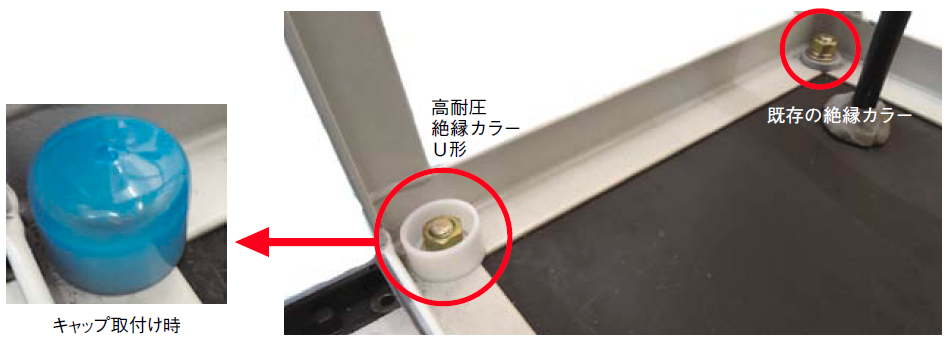

絶縁カラーの取り付け例

外観図(mm)

通常タイプ

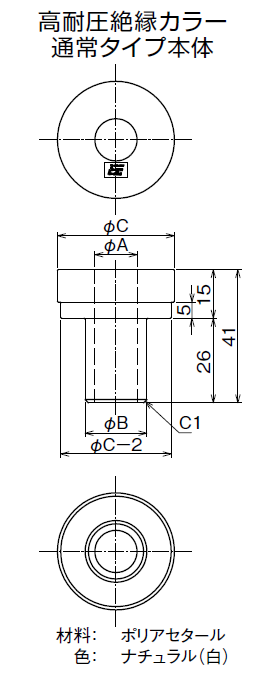

通常タイプ外観図

キャップ付き: U形

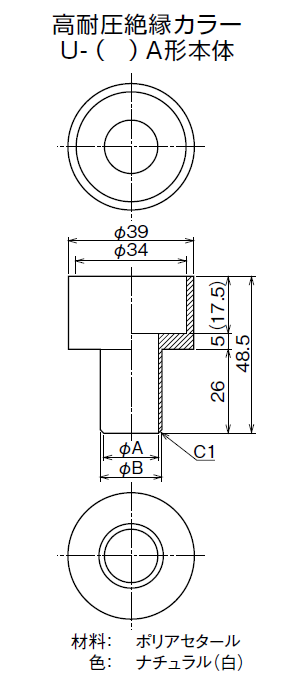

U形本体外観図

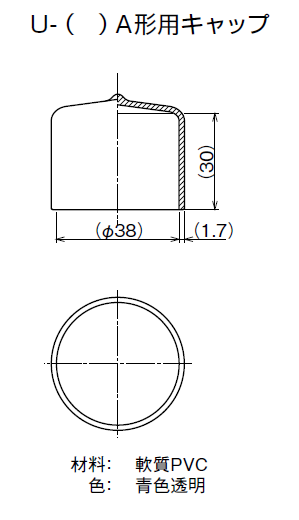

U形キャップ外観図

寸法表(mm)

通常タイプ

用途 M8用 M10用 M12用 M16用
A 8.2 10.2 13.0 17.0
B 11.5 14.5 19.0 23.0
C 29.0 31.0 36.0 42.0

キャップ付き: U形

用途 M8用 M10用 M12用 M16用
形名 U-M8A U-M10A U-M12A U-M16A
A 8.5 10.5 12.5 16.5
B 11.0 13.0 15.0 19.0

電気的性能表

項目 通常タイプ U形

インパルス耐電圧 1.2/50μs

上部または下部ボルト~金属板間*

20kV 以上 20kV 以上

AC耐電圧 50/60Hz 1分間

上部または下部ボルト~金属板間*

10kV 以上

* 取り付ける金属板厚は合計6mm以下、絶縁板20mm以下とします。
