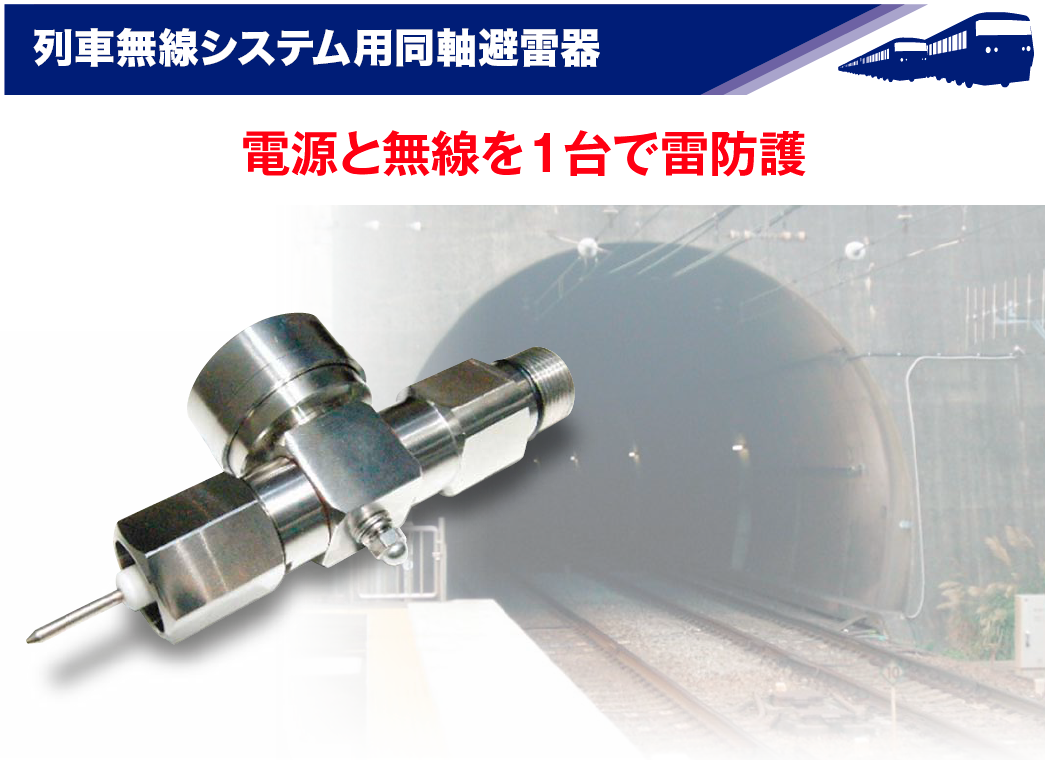

列車無線システム用同軸避雷器ページ印刷
概要
本製品は、新幹線列車無線システム装置のLCXケーブル（漏えい同軸ケーブル）入力部に接続し、同軸ケーブル側より侵入する雷サージ等の異常電圧から無線機器を防護する同軸避雷器です。
特長
- 伝送特性は、新幹線列車無線システムの無線機器用電源（AC430V）重畳と無線信号（400MHz帯）に対応します。
- 接続コネクタには、9DCXのプラグ-ジャック接栓を採用し、機器への装着が容易となっています。
- 本体形状は、直線接続タイプとL字接続タイプの2種類がありますので、取り付け場所に応じて選択ができます。
| 種類 | 型式 |
|---|---|
| 直線接続タイプ | 9DCX-JP-400AV |
| L形接続タイプ | 9DCX-JPL-400AV |
外観図

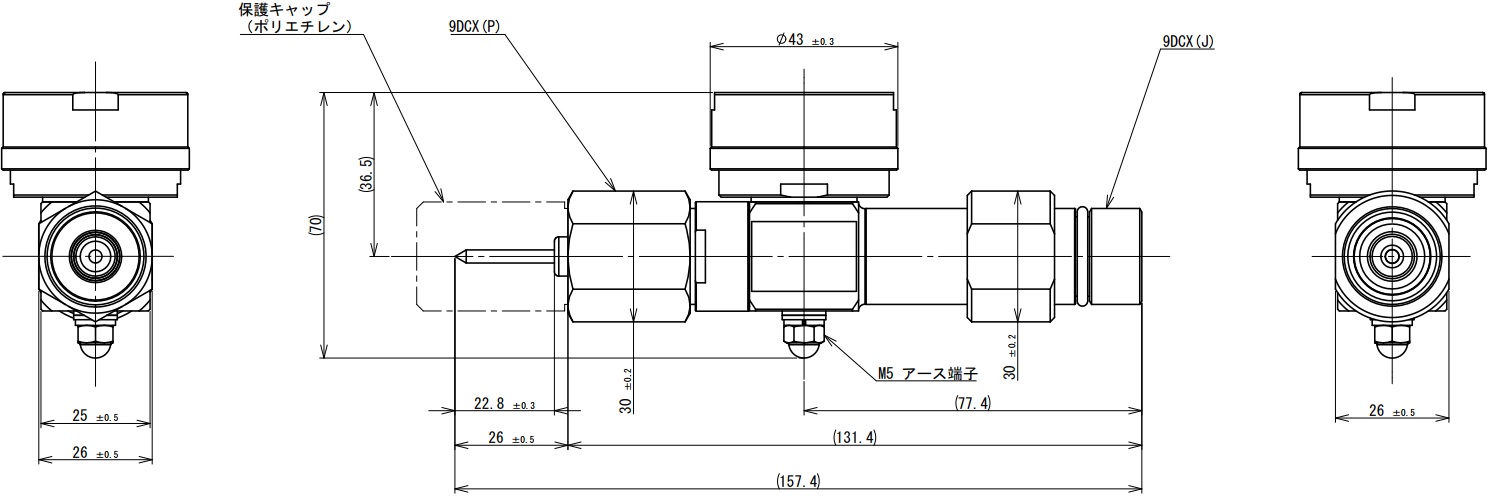

9DCX-JP-400AV

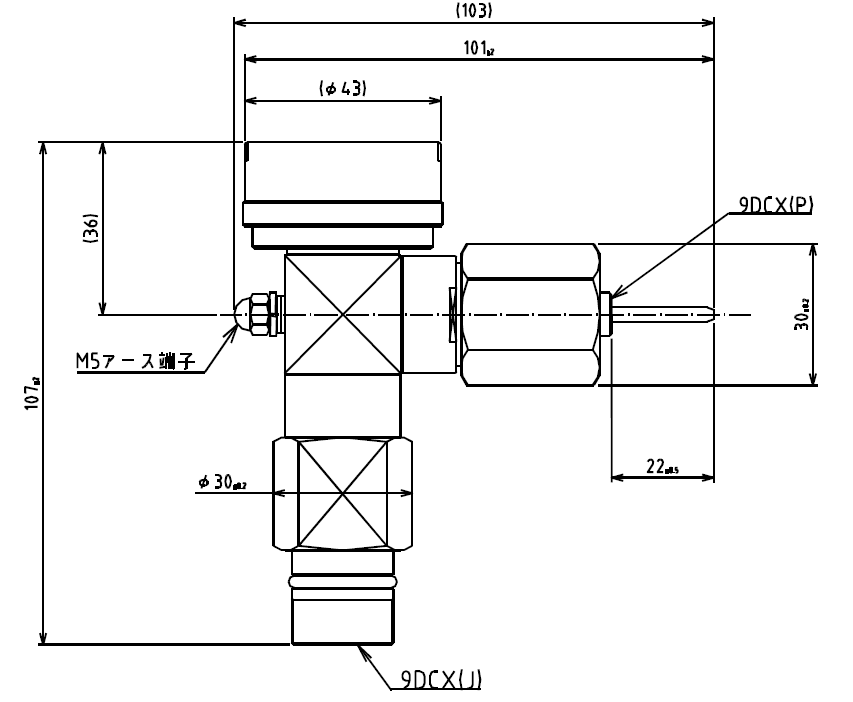

9DCX-JPL-400AV
性能表
| 項目 | 条件 | 規格 | 備考 |
|---|---|---|---|
| 周波数帯域 | - | 350MHz - 460MHz | - |
| インピーダンス | - | 50Ω | - |
| コネクタ形状 | - | 9DCX(P-J) | - |
| 挿入損失 | 周波数帯域にて | 0.5dB 以下 | - |
| V. S. W. R | 周波数帯域にて | 1.5 以下 | - |
| 直流放電開始電圧 | 100V/s | 640V 以上 | - |
| 絶縁抵抗 | DC 500V | 1,000MΩ 以上 | 中心導体 - 外部導体間 |
| 最大連続使用電圧・電流 | - | AC 430V・10A | - |
| 電圧防護レベル Up | 1.2/50μs、10kV | 2,500V 以下 | - |
| インパルス耐久性 | 8/20μs | 5kA、10回 | - |
| 最大放電電流 Imax | 8/20μs | 10kA、1回 | - |
