避雷管(弱電用)

2A701形ページ印刷

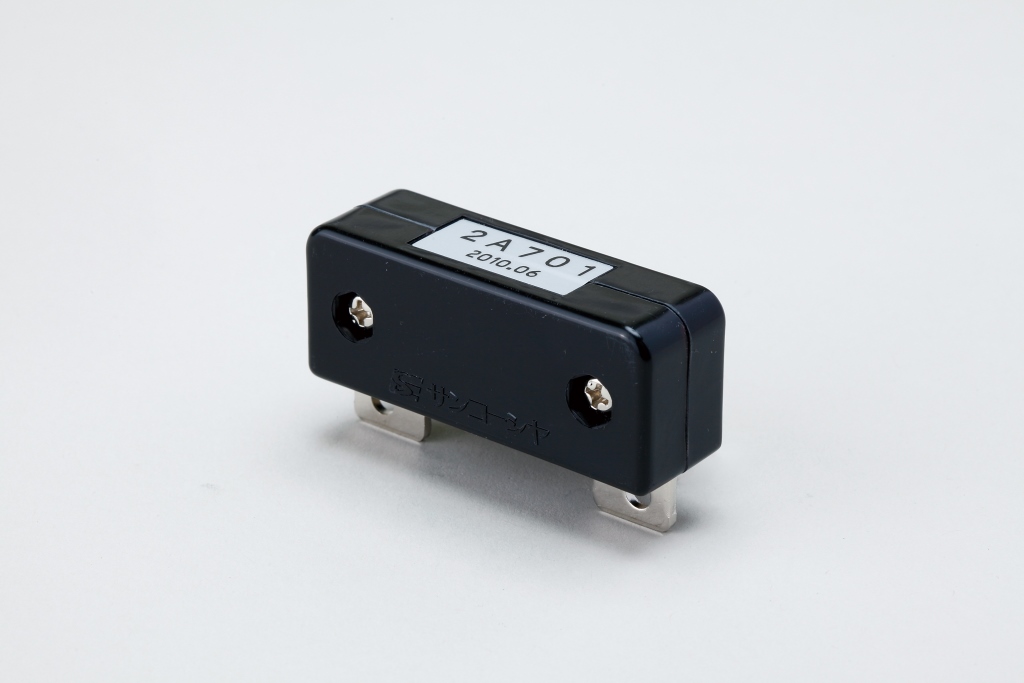

  • 2A701の製品画像

新幹線信号回路向けの弱電用避雷管

主な用途
・二周波ATC軌道回路用(T側)
・分周軌道回路

避雷素子: アレスタ2極管
適合ホルダ:避雷管ホルダ または 避雷管ホルダ取付板付
寸法:   W20 × D64 × H36 (mm)
質量:   70 (g)

製品情報 製品名:2A701形

この製品についてのお問い合わせはこちら

仕様

形式 2A701形
避雷素子 アレスタ2極管
直流放電開始電圧 700V ±100V
インパルス放電開始電圧
(10/200μs、3kV印加)
1200V 以下
インパルス電流耐量(10/200μs) 10kA
交流電流耐量(50/60Hz) 100A/ 1s
ホールドオーバー電圧
(給電: DC200mA、遮断: 150ms以下)
150V

交流続流(50/60Hz)
(給電: AC120V、遮断: 0.5 cycle 以下)

60A
耐用寿命(10/200μs、1000回)

500A

寸法

(W)20mm × (D)64mm × (H)36mm

質量

約 70 g

本製品のご使用には、「避雷管ホルダ」または「避雷管ホルダ取付板付」が必要です。

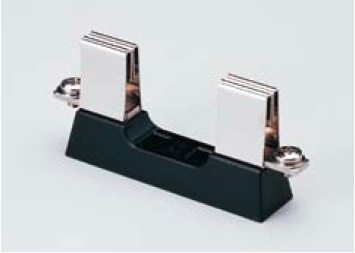

避雷管ホルダの画像
避雷管ホルダ

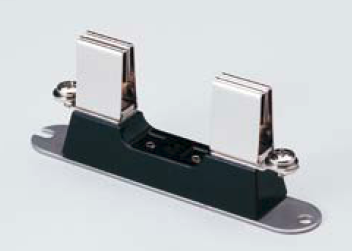

避雷管ホルダ取付板付の画像
避雷管ホルダ取付板付
