避雷管(弱電用)

2C401CV形ページ印刷

  • 2C401CVの製品画像

新幹線信号回路向けの弱電用避雷管

主な用途
・列車防護回路
・限界支障検知回路
・列車接近警報回路(交流100V回路)

避雷素子:  アレスタ2極管+バリスタ
適合ソケット:S-14形ソケット
寸法:    Φ23.5 × H40 (mm)
質量:    15 (g)

製品情報 製品名:2C401CV形

この製品についてのお問い合わせはこちら

仕様

形式 2C401CV形
避雷素子 アレスタ2極管+バリスタ
最大許容回路電圧 DC255V、AC180V
直流放電開始電圧 400V ±100V
インパルス放電開始電圧
(10/200μs、3kV印加)
800V 以下
インパルス電流耐量(10/200μs) 500A
耐用寿命(10/200μs、1000回)

200A

寸法

(Φ)23.5 mm × (H)40 mm

質量

約 15 g

本製品のご使用には、「S-14形ソケット」が必要です。

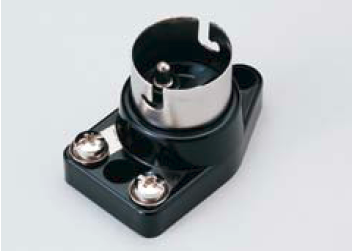

S-14ソケットの画像
S-14ソケット リード線無
