避雷管(弱電用)

5C172形ページ印刷

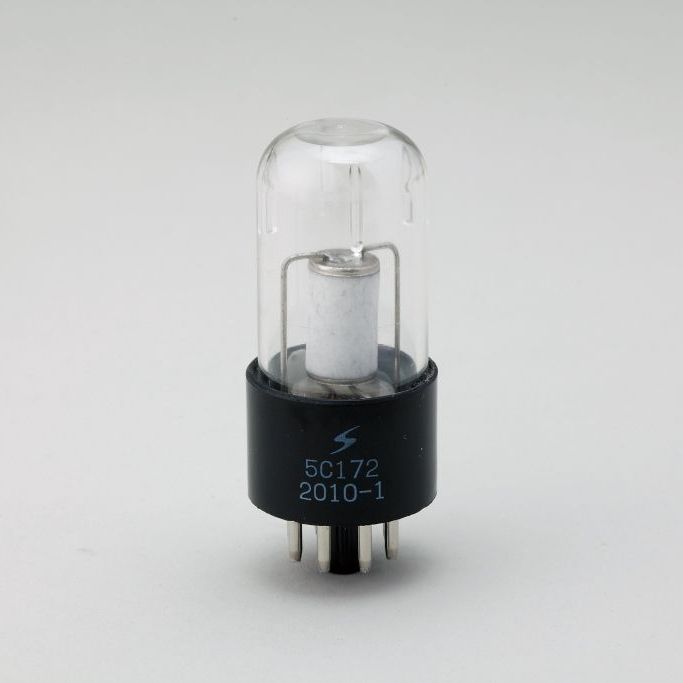

  • 5C172の製品画像

在来線、変電回路向けの弱電用避雷管

主な用途
・変電所(内側)

避雷素子: アレスタ5極管
適合ホルダ:GT5極避雷管ホルダ
寸法:   Φ32.4 × H79 (mm)
質量:   40 (g)

製品情報 製品名:5C172形

この製品についてのお問い合わせはこちら

使用方法

本製品のご使用には、「GT5極避雷管ホルダ」が必要です。

仕様

形式 5C172形
避雷素子 アレスタ5極管
直流放電開始電圧 1700V ±570V
インパルス放電開始電圧
(10/200μs、3kV印加)
2600V 以下
インパルス電流耐量(10/200μs) 1000A ×4
交流電流耐量(50/60Hz) 10A×4/ 1s
ホールドオーバー電圧
(給電: DC200mA、遮断: 150ms以下)
150V

交流続流(50/60Hz)
(給電: AC120V、遮断: 0.5 cycle 以下)

20A
耐用寿命(10/200μs、1000回)

100A ×4

寸法

(Φ)32.4mm × (H)79mm

質量

約 40 g
