避雷管(弱電用)

3B351A形ページ印刷

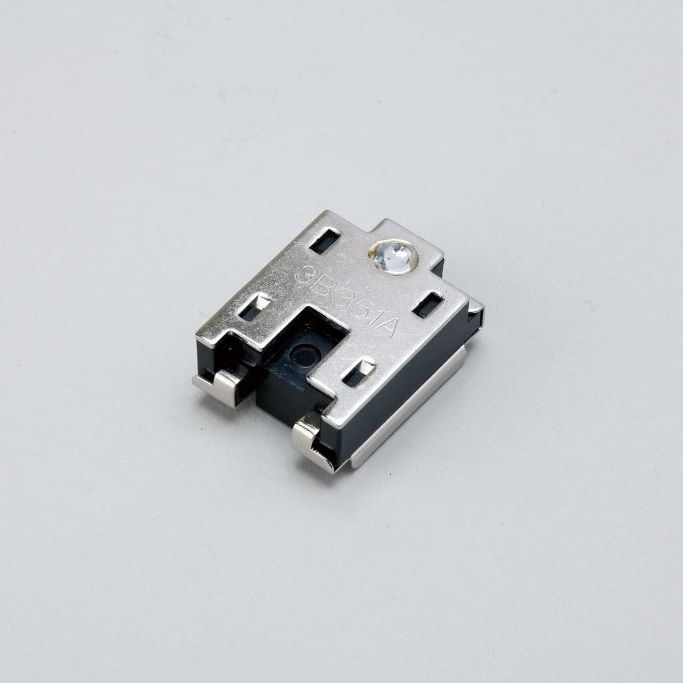

  • 3B351Aの製品画像(表)

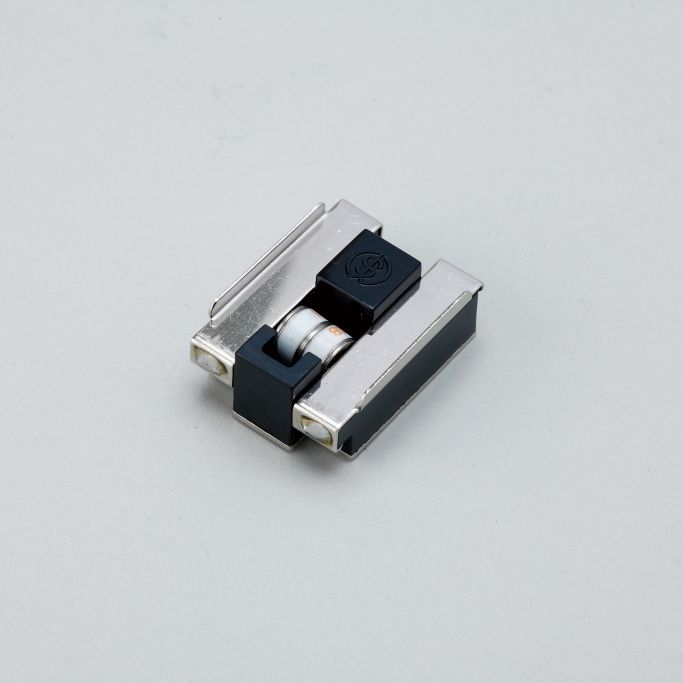

  • 3B351Aの製品画像(裏)
  • 3B351Aの製品画像(表)
  • 3B351Aの製品画像(裏)

在来線通信回路向けの弱電用避雷管

主な用途
・配線箱用

避雷素子: アレスタ3極管
適合端子板:5対高絶縁切分端子板H形
寸法:   W25 × D32 × H13 (mm)
質量:   18 (g)

製品情報 製品名:3B351A形

この製品についてのお問い合わせはこちら

使用方法

本製品は、「5対高絶縁切分端子板H形」に取り付けて使用します。

仕様

形式 3B351A形
避雷素子 アレスタ3極管
直流放電開始電圧 350V ±70V
インパルス放電開始電圧
(10/200μs、3kV印加)
800V 以下
インパルス電流耐量(10/200μs) 2500A ×2回
交流電流耐量(50/60Hz) 10A×2/ 1s
ホールドオーバー電圧
(給電: DC200mA、遮断: 150ms以下)
150V

交流続流(50/60Hz)
(給電: AC120V、遮断: 0.5 cycle 以下)

20A
耐用寿命(10/200μs、1000回)

200A ×2

寸法

(W)25 mm × (D)45 mm × (H)13mm

質量

約 18 g
