避雷管(弱電用)

3B491形ページ印刷

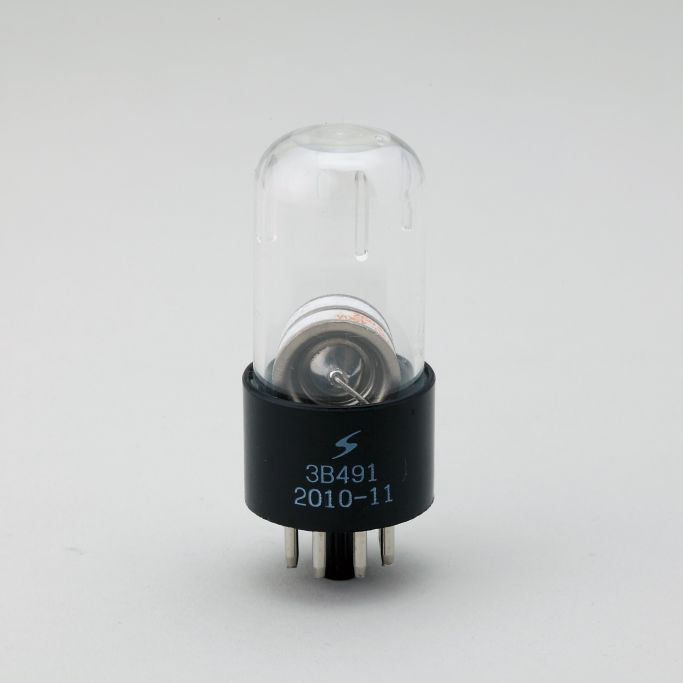

  • 3B491の製品画像

新幹線信号回路・新幹線通信回路・在来線信号回路向けの弱電用避雷管

主な用途
・山幹AF、MF軌道回路(L側)
・添線式軌道回路
・新幹線通信回路(保安器架)
・変電所通信回線
・ATS-S形地上子制御リレー

避雷素子: アレスタ3極管
適合ホルダ:GT3極避雷管ホルダ
寸法:   Φ32.4 × H79 (mm)
質量:   40 (g)

製品情報 製品名:3B491形

この製品についてのお問い合わせはこちら

仕様

形式 3B491形
避雷素子 アレスタ3極管
直流放電開始電圧 490V ±90V
インパルス放電開始電圧
(10/200μs、3kV印加)
900V 以下
インパルス電流耐量(10/200μs) 2500A ×2回
交流電流耐量(50/60Hz) 20A ×2/ 1s
ホールドオーバー電圧
(給電: DC200mA、遮断: 150ms以下)
150V

交流続流(50/60Hz)
(給電: AC120V、遮断: 0.5 cycle 以下)

20A
耐用寿命(10/200μs、1000回)

200A ×2

寸法

(Φ)32.4 mm × (H)79 mm

質量

約 40 g

本製品のご使用には、「GT3極避雷管ホルダ」が必要です。

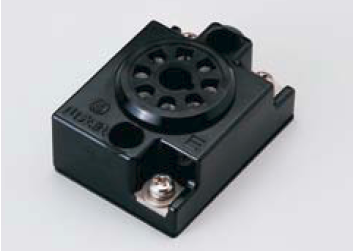

GT3極避雷管ホルダの画像
GT3極避雷管ホルダ
