避雷管(弱電用)

2B101形ページ印刷

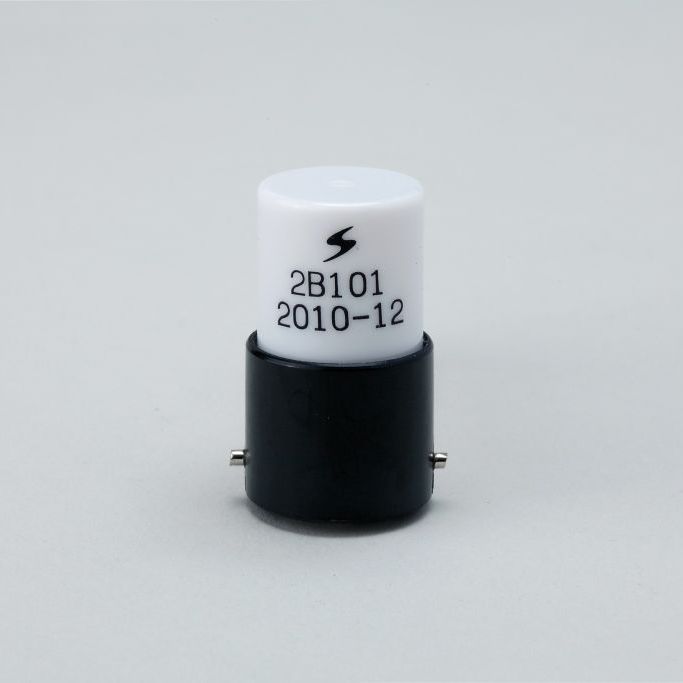

  • 2B101の製品画像

新幹線信号回路向けの弱電用避雷管

主な用途
・CTC(主架、外線側)
・東幹AF有絶縁軌道回路
・全幹列番
・信号符号伝送
・信号炎管(在来線)

避雷素子:  アレスタ2極管
適合ソケット:S-14形ソケット
寸法:    Φ23.5 × H40 (mm)
質量:    70 (g)

製品情報 製品名:2B101形

この製品についてのお問い合わせはこちら

仕様

形式 2B101形
避雷素子 アレスタ2極管
直流放電開始電圧 100V ±20V
インパルス放電開始電圧
(10/200μs、3kV印加)
650V 以下
インパルス電流耐量(10/200μs) 2500A
交流電流耐量(50/60Hz) 10A/ 1s
ホールドオーバー電圧
(給電: DC200mA、遮断: 150ms以下)
60V

交流続流(50/60Hz)
(給電: AC25V、遮断: 0.5 cycle 以下)

5A
耐用寿命(10/200μs、1000回)

200A

寸法

(Φ)23.5 mm × (H)40 mm

質量

約 70 g

本製品のご使用には、「S-14形ソケット」が必要です。

S-14ソケットの画像
S-14ソケット リード線無
