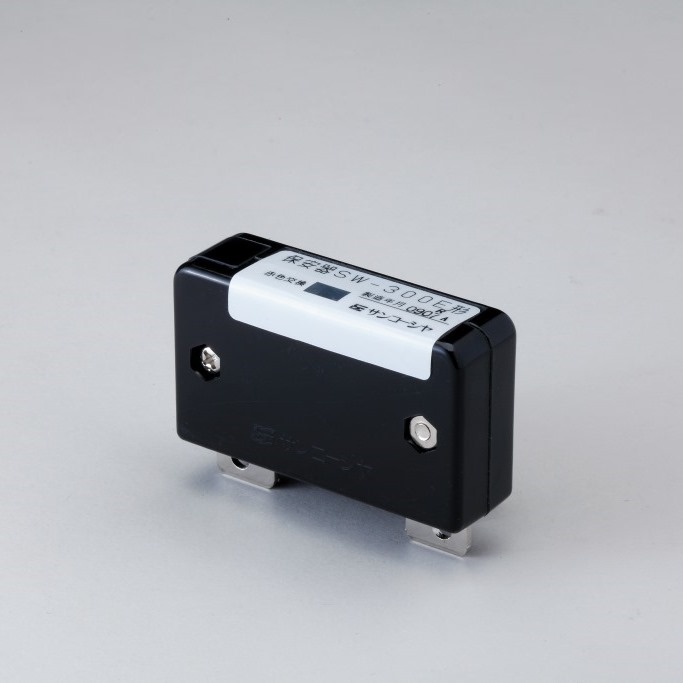

  • SW-300Eの画像

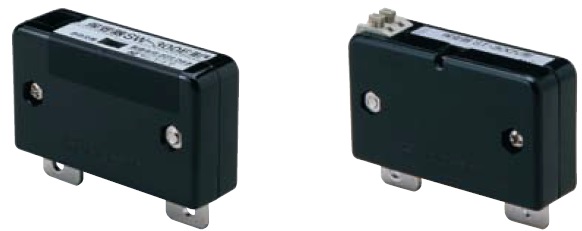

  • SW-300EとSR-300Vが並んだ画像
  • SW-300Eの画像
  • SW-300EとSR-300Vが並んだ画像

鉄道信号設備の軌道回路用保安器
軌道回路、電源回路等に発生する雷サージ、開閉サージなどの異常電圧から機器を防護するために使用する保安器です。

・劣化表示機能が付いているため、メンテナンスしやすい製品です。
・警報接点つきもあります。
・避雷管ホルダ取付板付と組合せて使用します。

この製品についてのお問い合わせはこちら

SW-300E形、ST-300V形

形式 SW-300E形 ST-300V形
機能
  • 劣化表示
  • 劣化表示
  • 警報接点
放電開始電圧 DC 490V ±70V DC 490V ±70V
インパルス保護レベル
(10/200μs、3kV印加)
800V 以下 800V 以下
寸法 W100mm × D20mm × H80mm W100mm × D20mm × H80mm
質量 約 80 g 約 90 g
