同軸用SPD

N-JP-5ページ印刷

  • RoHS

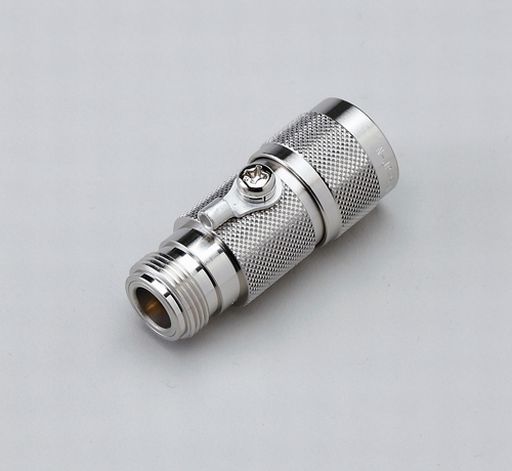

無線機器を雷サージから保護する同軸用 SPD(同軸避雷器)
・無線通信機器の保護
・計測機器の保護

N形コネクタ

カテゴリ C2・カテゴリ D1 対応
許容電力 60 W

キーワード N形 50Ω カテゴリC2 カテゴリD1
製品情報 製品名:N-JP-5
品目コード:12004585

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋外(防水処理を施すこと)

使用温度・湿度: -30°C ~ +60°C の範囲、30% ~ 95% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +60°C の範囲、30% ~ 95% 以下(結露のないこと)

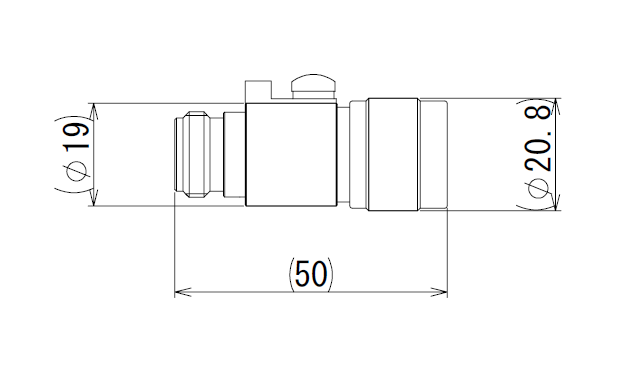

外形寸法図(単位: mm)

仕様

項目 条件 性能
周波数帯域 - DC ~ 3 GHz
V. S. W. R 使用周波数にて 1.2 以下
挿入損失 使用周波数にて 0.3 dB 以下
インピーダンス 公称 50 Ω
許容電力 - 60 W
直流放電開始電圧 100 V/s にて DC 200 V 以上
電圧防護レベル 1 kV/μs にて 700 V 以下
電圧防護レベル 1.2/50 μs、10 kV にて 800 V 以下
インパルス電流耐量 カテゴリー C2 8/20 μs、2 kA、10回
インパルス電流耐量 カテゴリー D1 10/350 μs、1 kA、2回
最大インパルス電流耐量 - 8/20 μs、5 kA、1回
絶縁抵抗 DC100V メガーにて 100 MΩ 以上
直流電源供給 - DC 48 V、1 A 以下
質量 - 約 80 g
