部分放電検知器(PD)

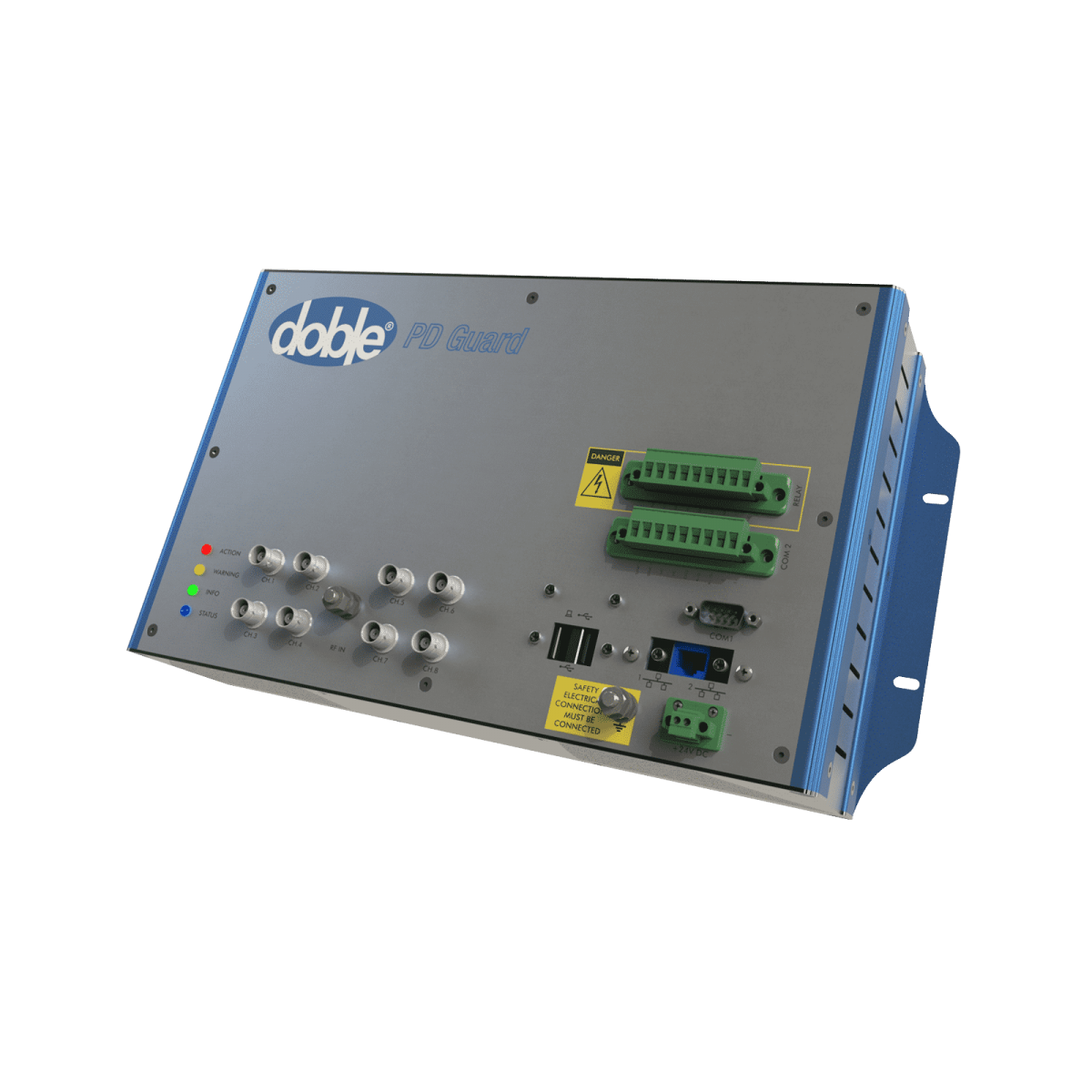

Prime PD-Guardページ印刷

  • Prime PD-Guard

変電所や変電室に設置された変圧器(トランス)等の電力機器の状態を診断する装置

診断対象
・変圧器

・据え置き(IOTタイプ)の遠隔監視装置
・変圧器を常時監視できます
・異常時はメールでお知らせします

キーワード Doble Engineering Company
製品情報 製品名:PD ガード
品目コード:なし

この製品についてのお問い合わせはこちら

設備メンテナンスのこんな課題を解決します

定期点検にかかるコストを低減したい・・・。

 ⇒ PD ガードなら、変圧器を常時オンライン監視できるため、定期検査回数を減らすことができます!

重要な設備なので、状態を常に監視していたい・・・。

 ⇒ PD ガードなら、据え置き型で常時監視でき、異常時はメールでお知らせするため安心です!

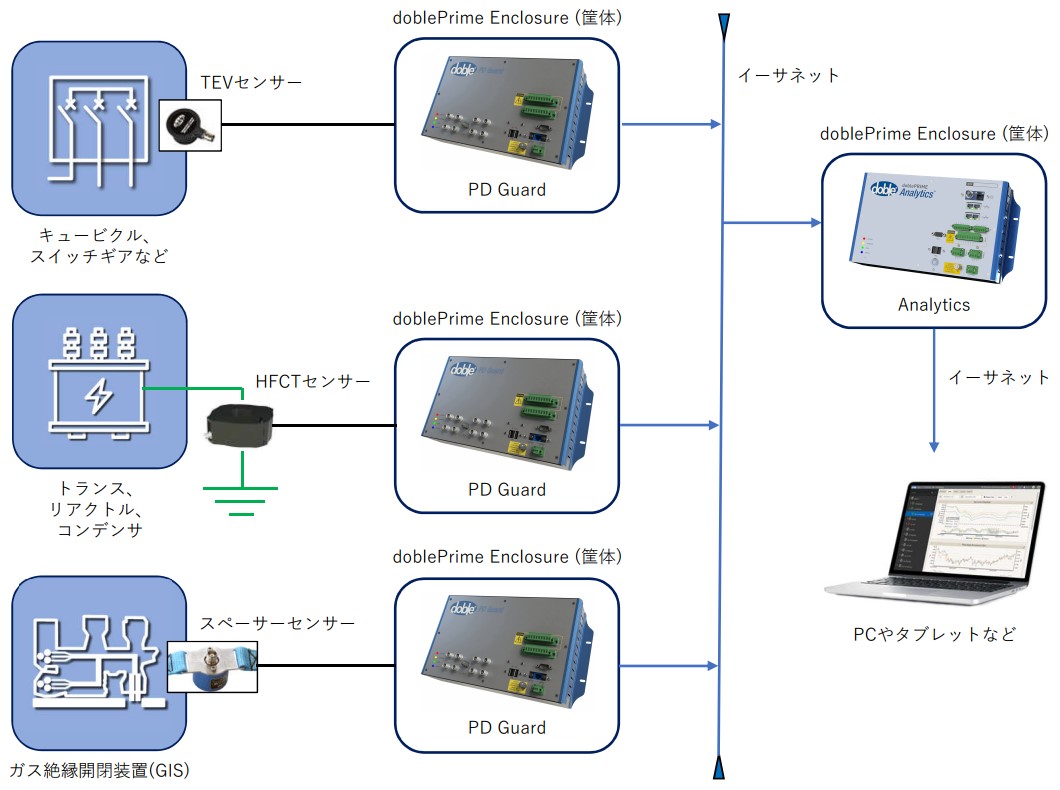

対象機器と診断内容

測定対象

  • 変圧器

診断内容

  • 接地線へ重畳する電流(高周波CTを使用)
  • 常時、解析を行うため異常をすぐに検知
  • 異常発生時はメールでお知らせ

仕様

AC同期

外部ACソースへ有線同期
測定モード RFモード:スペクトラム、オシロスコープ(時間分解)、レベルメータ
結果出力:Ipwr(総合電力)、PAPR(ピーク平均電力比)、PRPD(位相分解PD)、QIEC(IEC 60270準拠)、二次率(QR)
外部電源 24VDC/1A ※オプションとして電源アダプタあり
ホストCPU Intel/Marvell PXA270@500MHz
メモリ 64MB RAM、32MB flash
ストレージ 32GB オンボードデータストレージ
周辺機器
  • USB1.1ホストクライアントコントローラ
  • RS485ネットワークインターフェース(Modbus RTU Slave)
  • Ethernetインターフェース(Modbus TCPサーバ,HTTP,VNC,WebDAVサーバ)
  • ステータスLED(状態,情報,警報,動作)
  • ステータスリレー(240VAC/5A(状態、情報、警報、動作))
寸法

(W) 330mm × (H) 200mm × (D) 82mm

重量

約 2 kg

温度

動作温度:-20℃ から +50℃ の範囲

保管温度:-20℃ から +70℃ の範囲

湿度 95% 以下(結露なきこと)
据付オプション パネルマウント、DINレール、ゴム足
