収容箱・キャビネット

19インチラックページ印刷

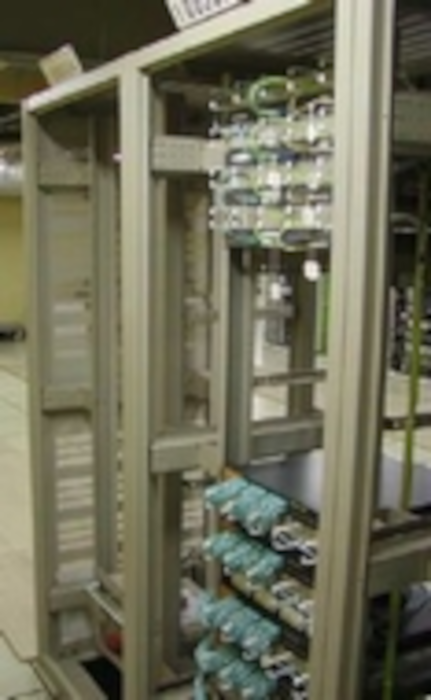

  • 19インチラックの画像

インターネットなどのデータセンター局等でネットワーク機器を収容するのに最適な19インチラック

フレームごとに分離が可能で、搬入する際にとても有効です。
寸法は、46U・41U・35U タイプ があります。

この製品についてのお問い合わせはこちら

主な性能

許容荷重 500 kg
耐震荷重 300 kg
材質 SPCC
塗装 マンセル記号 0.5Y8/0.7 半つや 焼付け仕上げ
組立
  • ボトムカバー、トップカバー、左右フレームに分割可
  • 分割搬入後、現地組立可
  • 隣接架と架上部で連結できる構造
  • 側面には容易に取り外し可能な側面板(サイドパネル)が取付可能な構造
マウントアングル
  • 前背面の両方から装置がマウントできる
  • 実装位置が調整可能
  • 取付け穴はM5タッピングネジ
  • 前面のマウントアングルから架フレーム間隔:175mm
  • 背面のマウントアングルから架フレーム間隔:100mm
  • 前後のマウントアングルの間隔:525mm
  • 側面のマウントアングルから架フレーム間隔:140mm
  • 側面の前後マウントアングルの側面取付穴ピッチ:375mm
  • 前背面のマウントアングルにユニット数を5U間隔で刻印
天板 通気性の良い構造

付属品

付属品の種類は下記以外にもお選びいただけます。

  • ヒューズ盤
  • OAタップ(2個口)
  • サイドパネル(側板)
  • サイドサポート
  • 延長架台
  • ケーブルホルダーパネル
  • チャンネルベース
  • 丸棒サポート
  • ブランク架
  • ストラクチャーサポート
  • 重量用台板
  • フリーアクセスサポート
  • L型レール
  • アースバー
  • コンセントバー
  • タッピングネジ
  • コンセントプラグ

寸法

  • W795×D800×H2200(46U)タイプ
  • W795×D800×H2000(41U)タイプ
  • W775×D800×H2200(46U)タイプ
  • W795×D800×H2000(41U)タイプ
  • W795×D800×H1750(35U)タイプ
