接地間用SPD　アースバランサー

MZCR-EBページ印刷

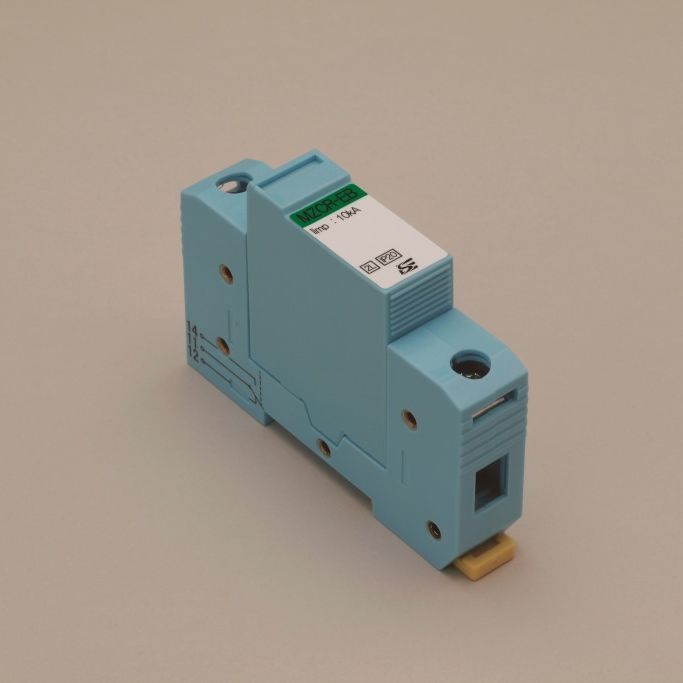

接地間用SPD（アースバランサー）
接地の等電位化（電位差を解消）に使用します

・JIS クラス II 試験相当
・インパルス放電電流10kA（10/350μs）まで対応
・DINレール（35mm幅）取付構造

キーワード	DINレール取付け
製品情報	製品名：アースバランサ MZCR-EB 品目コード：1111023698

この製品についてのお問い合わせはこちら

環境条件

使用場所：　室内

使用温度・湿度：　-40°C ～ +70°C の範囲、90% 以下（結露のないこと）

保管温度・湿度：　-40°C ～ +70°C の範囲、90% 以下（結露のないこと）

標高：　2000 m 以下

仕様

項目	条件	性能
インパルス電流 I_imp	10/350 μs	10 kA
公称放電電流 I_n	8/20 μs	60 kA
絶縁抵抗	DC 500 V	100 MΩ 以上
電圧防護レベル U_P	JIS C 5381-1 に基づく	1 kV
寸法	-	W18 × D90 × H64（mm）
質量	-	約 115 g

丸形圧着端子に対応したねじ端子タイプもあります（MZCR-EBN）

資料ダウンロード

MZCR-EB_仕様書・外観図（PDF)

ダウンロード

MZCR-EBN_仕様書・外観図

ダウンロード

MZCR-EB,EBN_取扱説明書（PDF）

ダウンロード
