LED式色灯信号機向け耐雷トランスページ印刷

鉄道信号設備の色灯信号機を保護するために使用する耐雷トランスです。

ラインナップ

LCT511

型式 LCT511形
容量(連続) 50VA
寸法 W180×D140×H165 (mm)
質量 約 5kg

LCT1011

型式 LCT1011形
容量(連続) 100VA
寸法 W180×D140×H165 (mm)
質量 約 5kg

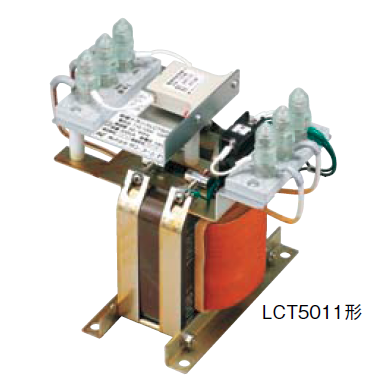

LCT5011

型式 LCT5011形
容量(連続) 500VA
寸法 W250×D180×H225 (mm)
質量 約 9kg

主な性能

項目 性能
周波数 50/60Hz
容量(連続)

LCT511: 50VA

LCT1011: 100VA

LCT5011: 500VA

最大入力電圧

LCT511、LCT1011: 定格電圧の110%

LCT5011: 該当なし

電圧比 1次側:2次側

100V、110V:100V

電圧偏差 3%以下
電圧変動率

LCT511、LCT1011: 10%以下

LCT5011: 5%以下

相数 単相2線式
静電シールド 有り
効率

LCT511、LCT1011: 90%以上

LCT5011: 93%以上

絶縁の種類 B種
温度上昇限度(抵抗法測定) 55℃以下(周囲温度60℃)

絶縁抵抗

  • 1次側~2次側
  • 1次側~シールド (Es) 間
  • 2次側~シールド (Es) 間
100MΩ以上(DC500Vで測定)
サージ移行率 1/1,000以下

耐電圧

  • 1次側~2次側間
  • 1次側~シールド (Es) 間
インパルス1.2/50μs 30kV、交流(50/60Hz)10kV 1分間

耐電圧

  • 2次側~シールド (Es) 間
交流(50/60Hz)3kV 1分間

線間保護性能

1次側線間保安器保護レベル

直流放電開始電圧 350±60V
インパルス放電開始電圧 10/200μs 3kV印加 750V以下
制限電圧 10/200μs 200A 395V以下
インパルス最大電流耐量 10/200μs 3,000A
インパルス繰り返し電流耐量 10/200μs
試験後の直流放電開始電圧
500A/200回、350V±80V

2次側線間保護レベル

バリスタ電圧 V1mA=185~255V
制限電圧 V100A=340V以下
インパルス最大電流耐量 10/200μs 500Aを5分間隔で2回印加後バリスタ電圧V1mAの変化率が10%以内
インパルス繰り返し電流耐量 10/200μs 125A 200回
