ATS-P地上子用

保安器内蔵形中継コネクタページ印刷

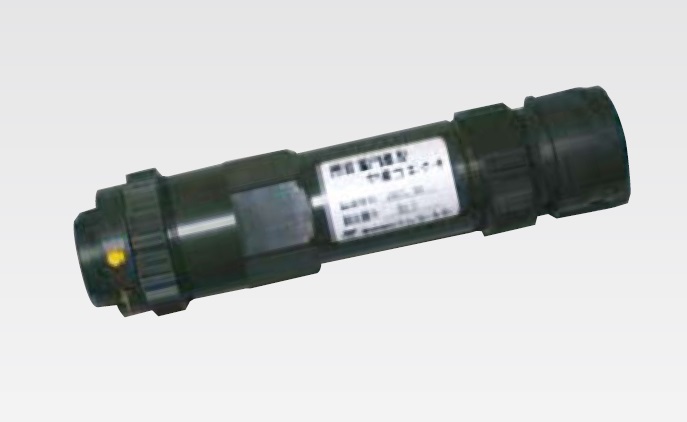

  • 保安器内蔵形中継コネクタ

電源用保安器を実装した鉄道信号用防水型中継コネクタ

鉄道信号設備のATS-P地上子用
ATS-P地上子の誘導雷対策としてケーブル接続のコネクタ部に使用

・中継コネクタは鉄道信号用防水型中継コネクタ JK3JG08PSH (日本航空電子工業製)を使用
・内蔵保安器は当社の電源用保安器

この製品についてのお問い合わせはこちら

仕様

直流放電開始電圧 400V ± 100V
インパルス放電開始電圧 800V 以下(10/200μs 3kVにて)
制限電圧 550V 以下(10/200μs 200Aにて)
インパルス繰り返し電流耐量 10/200μs 200A 50回
インパルス最大電流耐量 10/200μs 500A
ソケット側とピン側の導通 導通あり(芯線番号1#および5#)
耐電圧 交流1.5V 1分間(各ピン - シェル間)
寸法 Φ40 × 150mm
質量 約 250 g
