TC形列車接近警報装置

絶縁トランス(耐雷形)ページ印刷

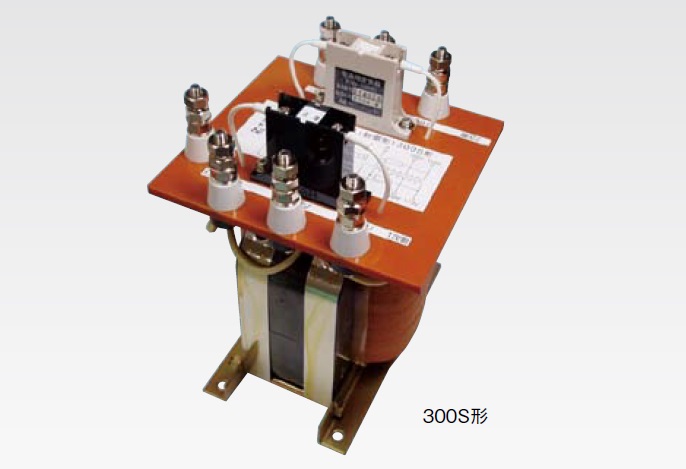

  • 絶縁トランス 300S形

電源用 逆耐圧耐雷トランス
鉄道信号のTC型列車接近警報の送信局用として使用されています

・電源系統の二次側から侵入する雷サージから1次側機器を防護する(逆耐圧)性能を有する絶縁トランス
・インパルス 30kV 耐電圧

製品情報 製品名:300S形・750S形

この製品についてのお問い合わせはこちら

ラインナップ

TC形列車接近警報装置の接続台数によって、2タイプをご用意しています。

警報装置の接続可能台数 対応製品 容量
1台 300S形 300VA
2台 750S形 750VA

仕様

周波数 50/60Hz
耐電圧 2次側 - 1次側、2次側 - シールド側:インパルス 1.2/50μs 30kV、AC10kV 1分間
1次側 - シールド側:AC3kV 1分間
電圧比 100V、110V:100V、110V
電圧変動率 5%以下
相数 単相
静電シールド 有り
VA効率 93%以上
絶縁の種類 B種
温度上昇限度 55°C以下(周囲温度60

寸法と質量

形名 寸法 質量
300S形 (W)155mm × (D)180mm × (H)220mm 約 7.0 kg
750S形 (W)250mm × (D)180mm × (H)225mm

約 10.0 kg
