踏切設備電源用耐雷トランスページ印刷

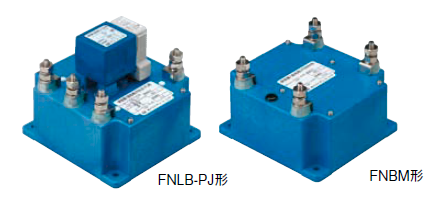

FNLB-PJ形（外線用）・FNBM形（内線用）
- 整流器電源用
- 最大10A B電源・L電源用（FNLB-PJ形）
- 最大10A B電源・M電源用（FNBM形）
- 直流出力用
| 種類 | FNLB-PJ（外線用） | FNBM（内線用） |
|---|---|---|
| 公称回路電圧 | DC24V | DC24V |
| 許容回路電圧 | DC225V | DC225V |
| 直流側インダクタンス | 1.5mH以上 | 1.5mH以上 |
| 直流側定格電流 | 10A | 10A |
| インパルス保護レベル | 750V以下（10/200μs、3kV印加） | － |
| インパルス繰返し | 10/200μs、800A、3分間隔で300回 | － |
| プラグ・ジャック | 〇 | － |
| 寸法 | (W)120mm × (D)130mm × (H)112mm | (W)120mm × (D)130mm × (H)90mm |
| 質量 | 約 3.0kg | 約 3.0kg |
