踏切制御子電源用耐雷トランスページ印刷

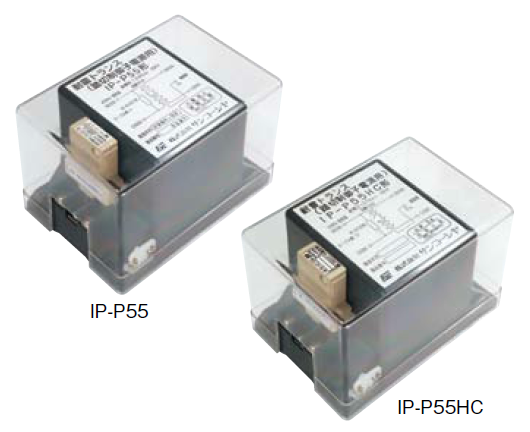

  • IP-55形シリーズ

踏切制御子専用の耐雷トランス

踏切バックアップ装置にも対応(IP-P55形シリーズ、IP-P80形シリーズ)
始動点共用ユニットにも対応(IP-P80形シリーズ)

・現行防護方式の保安器S200形(放流形)を耐雷トランス(絶縁形)に変更
・多雷地域に適した高い防護性能

この製品についてのお問い合わせはこちら

ラインナップ

形式 IP-P55形 IP-P55HC形 IP-P80形 IP-P80HC形
用途 踏切用信号器具箱 踏切制御子箱 踏切用信号器具箱 踏切制御子箱
電圧比 200V:200V
※入力(機器側):出力(ケーブル側)
200V:200V
※入力(ケーブル側):出力(機器側)
200V:200V
※入力(機器側):出力(ケーブル側)
200V:200V
※入力(ケーブル側):出力(機器側)
インパルス耐電圧(ケーブル側 - 機器側、ケーブル側 - Es端子間) 1.2/50μs、30kV 1.2/50μs、30kV 1.2/50μs、30kV 1.2/50μs、30kV
インパルス耐電圧(機器側 - Es端子間) 1.2/50μs、10kV 1.2/50μs、10kV 1.2/50μs、10kV 1.2/50μs、10kV
踏切バックアップ装置対応
始動点共用ユニット対応 不可 不可
寸法(mm) W116 × D116 × H110 W116 × D116 × H110 W116 × D116 × H110 W116 × D116 × H110
質量 約 2kg 約 2kg 約 3kg 約 3kg
