信号伝送回路用保安器

伝送用耐雷トランスページ印刷

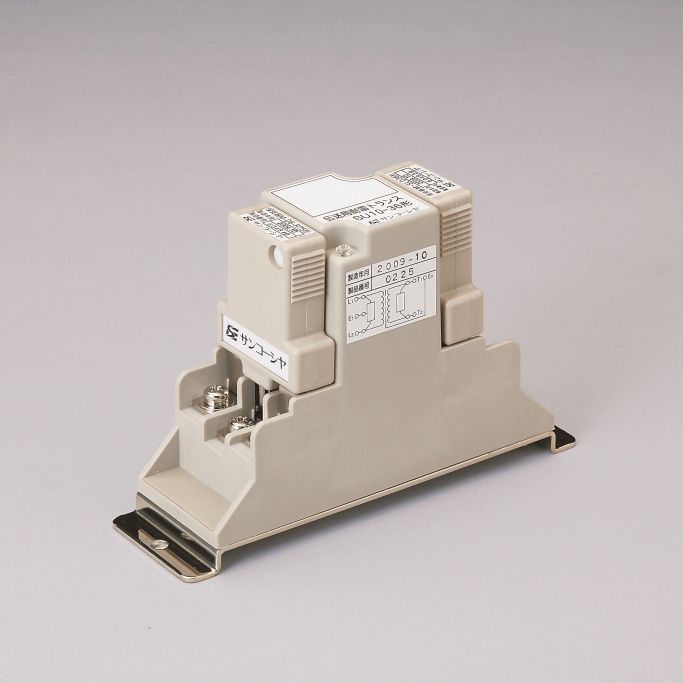

鉄道信号設備の伝送回線高絶縁用耐雷トランス

主な用途
・CTC回線の保護
・TID回線の保護

耐雷トランス
高絶縁用
耐電圧 10kV
絶縁板付のご用意もございます

この製品についてのお問い合わせはこちら

SU10L「」シリーズ、SU10H「」シリーズ

電気的性能

最大使用レベル 25dBm
動作減衰量 0.5dB 以下
耐電圧 AC10kV 1分間、インパルス 1.2/50μs 30kV
サージ移行率 1/100以下

ラインナップ

形式 インピーダンス比 使用周波数
SU10L33 370Ω:370Ω 0.3 - 5kHz
SU10L36 370Ω:600Ω 0.3 - 5kHz
SU10L66 600Ω:600Ω 0.3 - 5kHz
SU10H33 370Ω:370Ω 1 - 20kHz
SU10H36 370Ω:600Ω 1 - 20kHz
SU10H66 600Ω:600Ω 1 - 20kHz

寸法・質量

寸法(mm) W160 × D48 × H105
質量 約 600 g
