パルス送信器用耐雷トランスページ印刷

  • IP-PS形

鉄道信号設備のパルス送信器を雷サージから保護する耐雷トランス

多雷地区におすすめ

・従来の保安器(放流形)より高い保護性能
・サージ移行率 1/1000以下
・インパルス耐圧 30kV
・パルス波のみ通過

製品情報 製品名:耐雷トランス IP-PS形

この製品についてのお問い合わせはこちら

概要

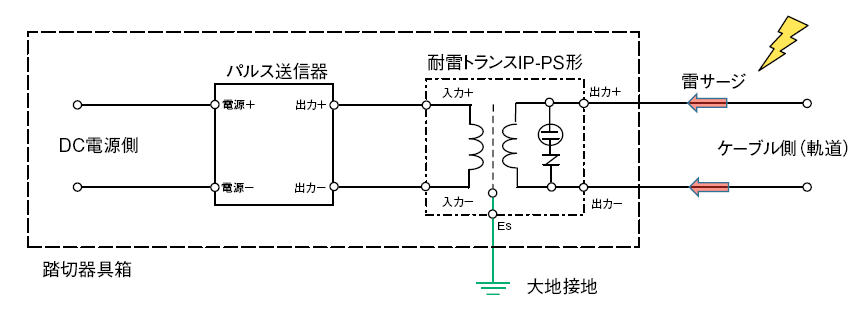

パルス送信器を保護するには

  • パルス送信器における雷害は、軌道からの雷サージ侵入が主要因と考えられます。
  • 軌道側からの雷サージを絶縁すれば、機器側にはほとんど雷サージを進行させません。

仕様

入力電圧(パルス周期200ms、パルス幅800μs) 260Vpp(TYP.)
容量(連続) 50VA
電圧比 260Vpp:260Vpp
電圧偏差 5%以下
サージ移行率 1/1000以下

耐電圧(出力側 - 入力側端子間、出力側 - Es端子間)

1.2/50μs、30kV

耐電圧(入力側 - Es端子間)

1.2/50μs、10kV
絶縁抵抗(出力側 - 入力側端子間、出力側 - Es端子間、入力側 - Es端子間) DC500Vにて100MΩ以上
寸法 (W)166mm × (D)116mm × (H)110mm
質量

約 2 kg
