信号伝送回路用保安器

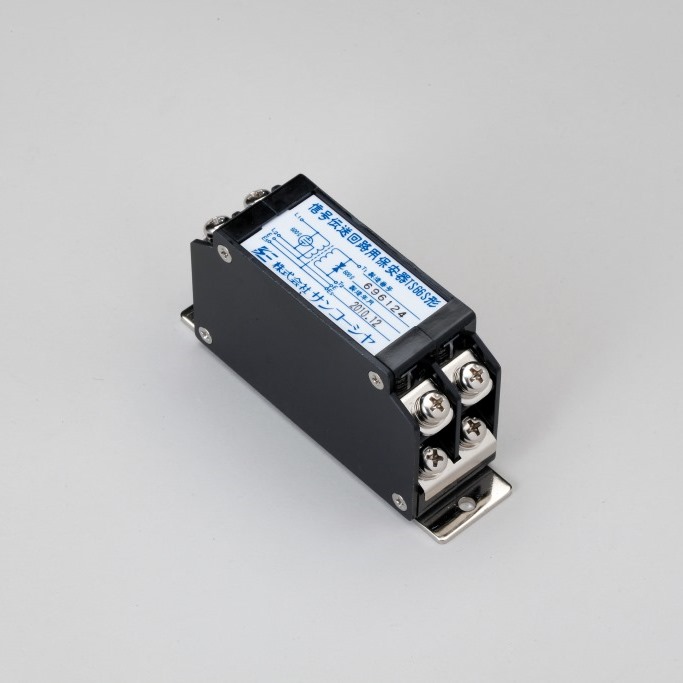

伝送用保安器 TS「」S形ページ印刷

伝送回線絶縁用(CTC回線)絶縁トランス
一般用

・取付方向対応形銘板(表:標準方向取付用、裏:逆方向取付用)を採用しているため、保安器の取り付け方向に対して常に見やすい方向で表示できます)

・鉄道信号設備の信号伝送回路に生じる異常電圧より機器を保護する製品です

この製品についてのお問い合わせはこちら

ラインナップ

形式 インピーダンス比(線路側:機器側)
TS33S形 370Ω:370Ω
TS36S形 370Ω:600Ω
TS66S形 600Ω:600Ω

仕様

伝送周波数範囲 0.3~10kHz
信号レベル 20dBm
動作減衰量 0.5dB 以下 (0.3~10kHz)
直流放電開始電圧 280V 以上
インパルス保護性能
  • 接地間
  • 線間
(10/200μs 3kV印加) 50V 以下
交流保護性能
  • 接地間
  • 線間
(50/60Hz 500V印加) 50V 以下
インパルス繰り返し電流耐量 400A 100回 (10/200μs)

インパルス最大電流耐量

5kA (10/200μs)
AC繰り返し電流耐量 20A、0.1s、10回 (50/60Hz)
AC最大電流耐量 20A、1s (50/60Hz)

耐電圧(放流形として使用)

  • 機器側~接地間
  • 各端子~取付板間
交流 (50/60Hz) 3kV 1分間

耐電圧(絶縁形として使用)

  • 機器側~接地間
  • 各端子~取付板間
  • 線路側~機器側
交流 (50/60Hz) 3kV 1分間
寸法 (W)110mm × (D)32mm × (H)57mm
質量 約 260g
