軌道回路用保安器 ST-「」形シリーズページ印刷

鉄道信号設備の軌道回路用保安器
・軌道回路用
・AF軌道回路用
・100Hz、AF重畳軌道回路用
・単軌条軌道回路用

各種軌道回路に加わる異常電圧から、信号ケーブルおよび機器を防護するための保安器です。

この製品についてのお問い合わせはこちら

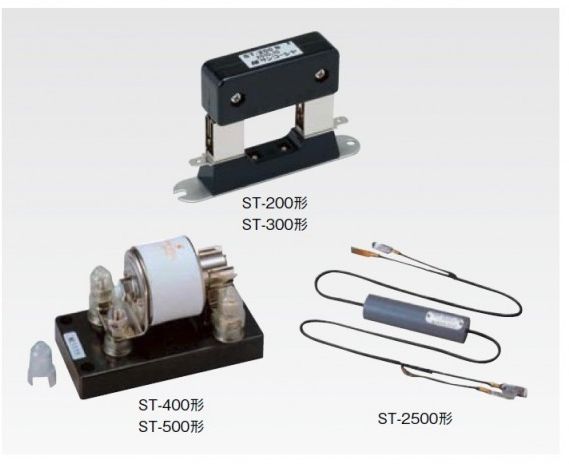

ST-200形、ST-300形

用途

軌道回路用(AF軌道回路を除く)

AF軌道回路用(機器集中式を除く)

形式 ST-200形 ST-300形
放電開始電圧 DC 290V ±50V DC 490V ±70V
インパルス保護レベル
(10/200μs、3kV印加)
750V 以下 800V 以下
寸法 W100mm × D20mm × H67mm W100mm × D20mm × H67mm
質量 約 150 g 約 150 g

ST-400形、ST-500形

用途

AF軌道回路用(機器集中式)

100Hz、AF重畳軌道回路用(機器集中式)

形式 ST-400形 ST-500形
放電開始電圧 DC 550V ±100V DC 700V ±100V
インパルス保護レベル
(10/200μs、3kV印加)
1.4kV 以下 1.6kV 以下
寸法 W120mm × D60mm × H73.5mm W120mm × D60mm × H73.5mm
質量 約 560 g 約 560 g

ST-2500形

用途

単軌条軌道回路用(機器集中式)

形式 ST-2500形
放電開始電圧 AC 2 - 3kV
インパルス保護レベル -
寸法 Φ48 × 180(リード線を含んだ全長:1800mm)
質量 約 1300 g
