踏切器具箱関連

電子踏切装置用保安器ページ印刷

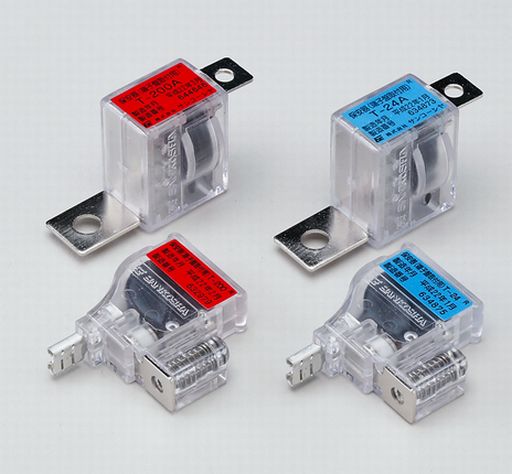

電子踏切装置の端子盤用保安器
・外部出力電源用
・端子台 JS「」形用
・アレスタ端子盤、ターミナルブロック用
・FT端子盤用

電子踏切装置などの電子機器と現場機器間に設置し、ケーブルに侵入する雷サージから電子機器を守るために端子盤に直接取付けて使用します。
・端子盤取付けタイプ
・劣化表示つきもあり(T200-E、T200-AE)

この製品についてのお問い合わせはこちら

端子台 JS「」形、アレスタ端子盤、ターミナルブロック用

下の表は左右にスクロールしてご覧ください

形式 T-24 T-200 T200-E
劣化表示 なし なし 有り
銘板表示色
公称回路電圧 DC 24V DC 200V -
最大許容回路電圧 AC 65V(波高値) AC 350V(波高値) DC 350V (AC 245Vrms)
寸法 (mm) W11.4 × D37 × H44 W11.4 × D37 × H44 W11.4 × D37 × H44
質量 約 20g 約 20g 約 20g

FT 端子盤用

下の表は左右にスクロールしてご覧ください

形式 T-24A T-200A T200-AE
劣化表示 なし なし 有り
銘板表示色
公称回路電圧 DC 24V DC 200V -
最大許容回路電圧 AC 65V(波高値) AC 350V(波高値) DC 350V (AC 245Vrms)
寸法 (mm) W24 × D52.5 × H30.5 W24 × D52.5 × H30.5 W24 × D52.5 × H30.5
質量 約 25g 約 25g 約 25g
