信号用電源系統

WAGO端子用保安器ページ印刷

  • WP-K1-2(フロント)
  • WP-K1-2(端子側)
  • WP-K2-2(フロント)
  • WP-K2-2(端子側)
  • WP-K1-2(フロント)
  • WP-K1-2(端子側)
  • WP-K2-2(フロント)
  • WP-K2-2(端子側)

WAGO弾器モジュールの本配線盤用保安器

WAGO弾器モジュールの本配線盤に装着し、電源回路に誘導される異常電圧から機器を保護します。
1回線タイプと2回線タイプをご用意しています。

この製品についてのお問い合わせはこちら

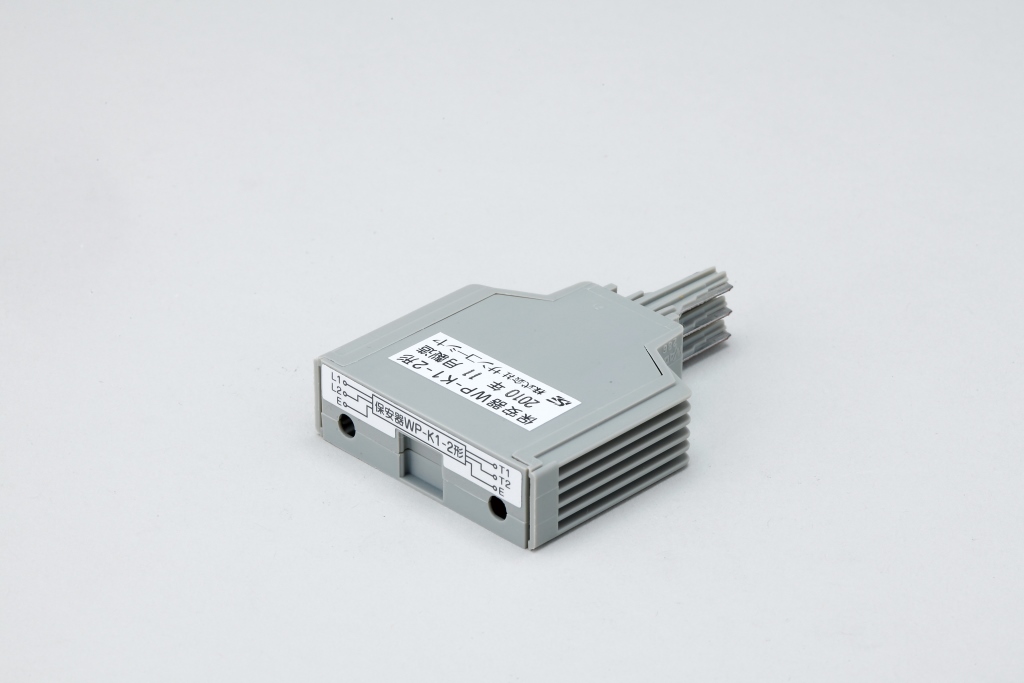

1回線タイプ

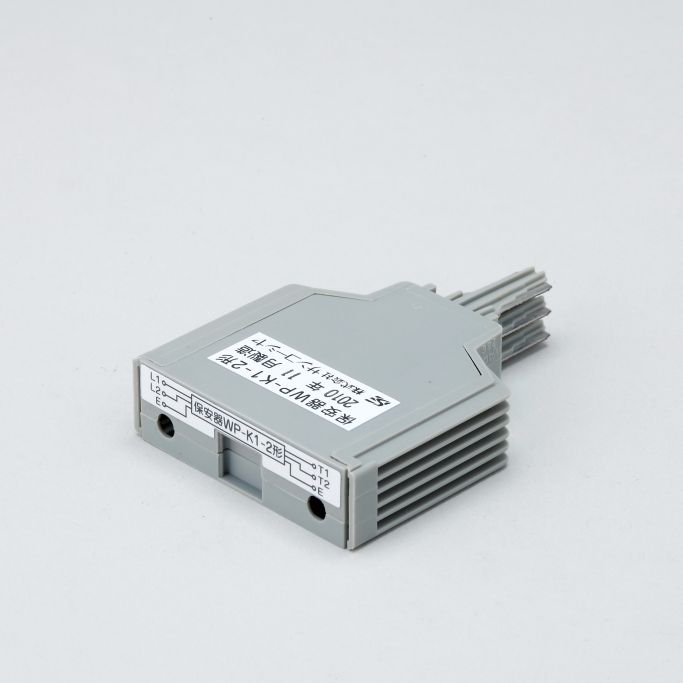

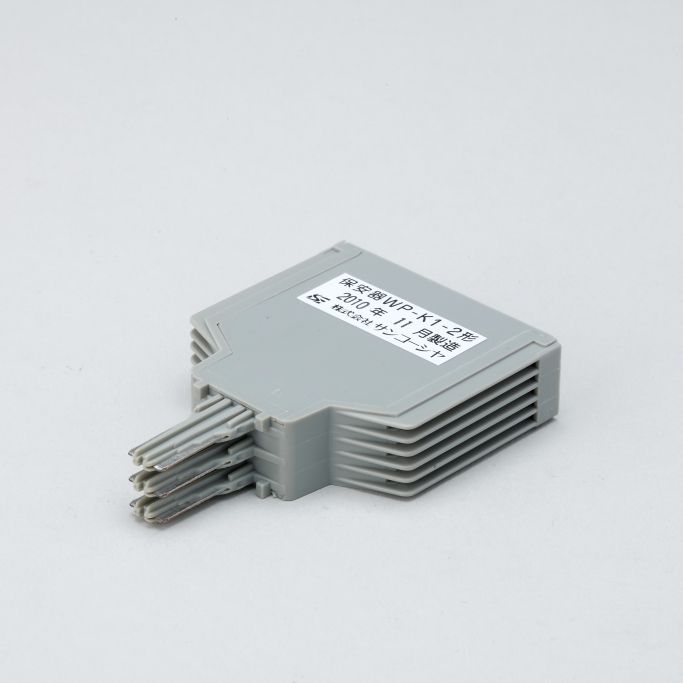

1回線タイプのWAGO端子用保安器

形式 WP-K1形 WP-K1-2形
回線数 1 1
公称回路電圧 AC110V、DC150V AC200V
最大許容回路電圧 AC240V、DC225V AC275V、DC350V
インパルス保護レベル(10/200μs、3kV印加) 800V以下 1kV以下
直流放電開始電圧 280V以上 550V±110V
制限電圧(10/200μs、200A) 500V以下 900V以下
寸法※(mm) W50 × D15 × H50 W50 × D15 × H50
質量 約 26 g 約 26 g

※挿入端子部を除いた寸法です

2回線タイプ

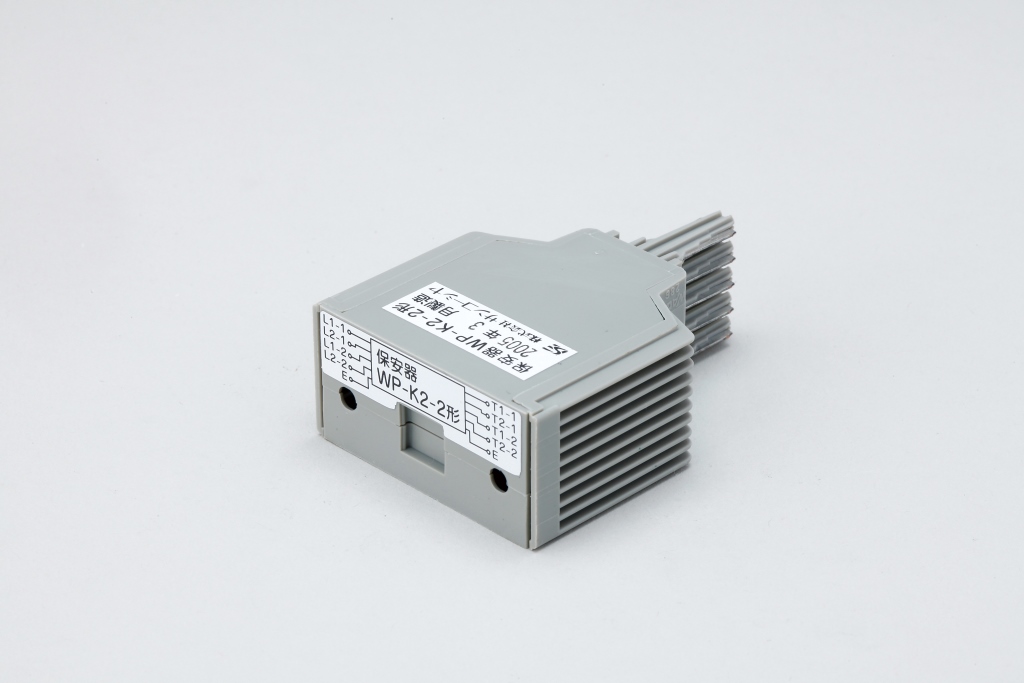

2回線タイプのWAGO端子用保安器

形式 WP-K2形 WP-K2-2形
回線数 2 2
公称回路電圧 AC110V、DC150V AC200V
最大許容回路電圧 AC240V、DC225V AC275V、DC350V
インパルス保護レベル(10/200μs、3kV印加) 800V以下 1kV以下
直流放電開始電圧 280V以上 550V±110V
制限電圧(10/200μs、200A) 500V以下 900V以下
寸法※(mm) W50 × D25 × H50 W50 × D25 × H50
質量 約 42 g 約 42 g

※挿入端子部を除いた寸法です
