S111形シリーズ

踏切制御子(HO形)を雷害から守るユニット保安器

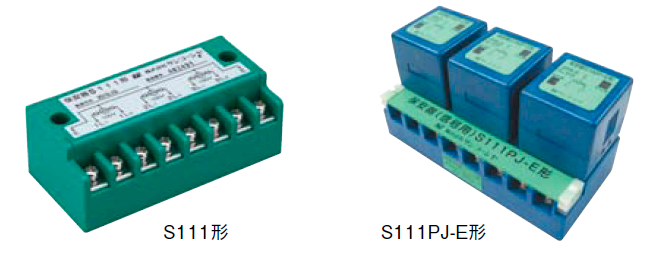

S111形シリーズ

S100形と同一性能で一体・小型化した製品です。

電気的性能

回路 100V × 3回路
公称回路電圧 各回路 AC100V
最大許容回路電圧 各回路 AC210V
インパルス保護レベル 各回路 750V以下(10/200μs、3kV印加)
インパルス繰り返し電流耐量 各回路 10/200μs、800A、3分間隔で300回

ラインナップ

形式 形状 劣化表示 寸法(mm) 質量(g)
S111形 一体型 なし W125 × D60 × H45 約370
S111-PJ形 プラグ・ジャック方式 有り W132 × D64 × H68 約700
S111PJL形 プラグ・ジャック方式 なし W132 × D60 × H63 約700
S111PJ-E形 プラグ・ジャック方式 有り W132 × D60 × H63 約700

S112形シリーズ

踏切制御子(HC形)を雷害から守るユニット保安器

S112形

S100、S200形と同一性能かつ一体・小型化した製品

電気的性能

回路 100V × 2回路 と 200V × 1回路
公称回路電圧

100V用:各回路 AC100V
200V用:AC200V(50 ~ 400Hz)

許容端子電圧

100V用:各回路 AC210V
200V用:AC255V(50 ~ 400Hz)

インパルス保護レベル 100V用:各回路 750V以下(10/200μs、3kV印加)
200V用:800V以下(10/200μs、3kV印加)
インパルス繰り返し電流耐量 各回路 10/200μs、800A、3分間隔で300回

ラインナップ

形式 形状 劣化表示 寸法(mm) 質量(g)
S112形 一体型 なし W125 × D60 × H45 約370
S112-PJ形 プラグ・ジャック方式 有り W132 × D64 × H68 約700
S112PJL形 プラグ・ジャック方式 なし W132 × D60 × H68 約700
S112PJ-E形 プラグ・ジャック方式 有り W132 × D60 × H68 約700

S1112形シリーズ

踏切制御子(HC形)を雷害から守るユニット保安器

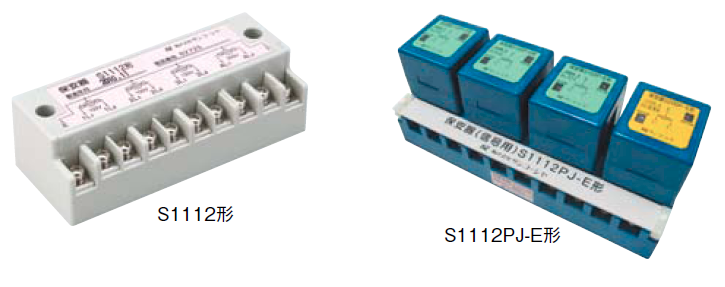

S1112形シリーズ

S112形保安器に軌道回路用保護素子を1回線分追加し、4回線分をユニット形にした保安器

電気的性能

回路 100V × 3回路 と 200V × 1回路
公称回路電圧

100V用:各回路 AC100V
200V用:AC200V(50 ~ 400Hz)

許容端子電圧

100V用:各回路 AC210V
200V用:AC255V(50 ~ 400Hz)

インパルス保護レベル 100V用:各回路 750V以下(10/200μs、3kV印加)
200V用:800V以下(10/200μs、3kV印加)
インパルス繰り返し電流耐量 各回路 10/200μs、800A、3分間隔で300回

ラインナップ

形式 形状 劣化表示 寸法(mm) 質量(g)
S1112形 一体型 なし W148 × D60 × H45 約390
S1112PJL形 プラグ・ジャック方式 なし W177 × D60 × H68 約850
S1112PJ-E形 プラグ・ジャック方式 有り W177 × D60 × H68 約850
