電源用保安器(AC480V用)ページ印刷

  • S480-S

鉄道信号設備の電源線路に侵入する雷サージなどの異常電圧から機器を保護する保安器
・交流480V用

一体型とプラグジャック型があります。
プラグジャック型は劣化表示あり。

製品情報 製品名:S480-Sシリーズ

この製品についてのお問い合わせはこちら

仕様

電気的性能

公称回路電圧 AC 480V
最大許容回路電圧 AC 550V
インパルス保護レベル 2kV 以下(10/200μs、3kV印加)
インパルス繰り返し電流耐量 10/200μs、500A、3分間隔で200回

ラインナップ

形式 形状 劣化表示 寸法(mm) 質量(g)

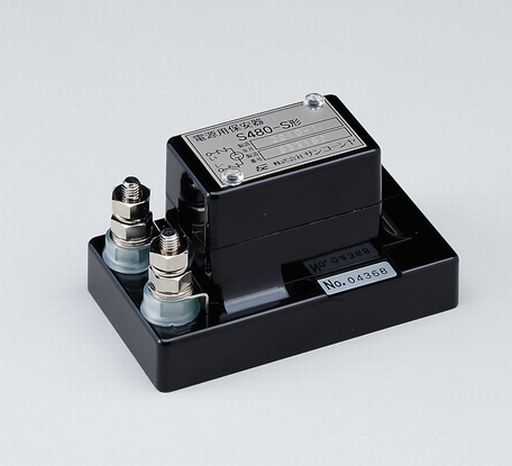

S480-S形 一体型 なし W105 × D65 × H60 約450

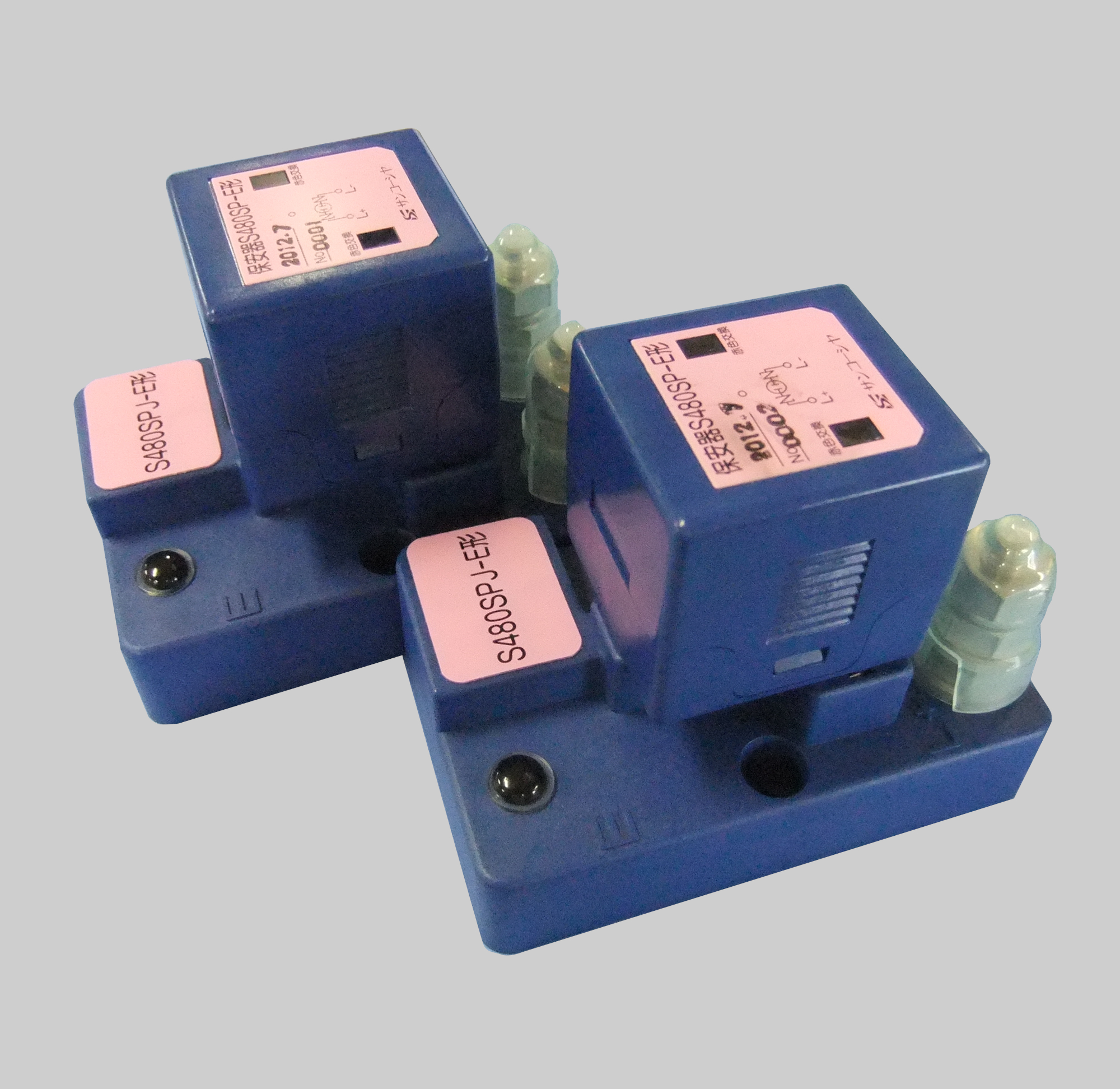

S480SPJ-E形 プラグ・ジャック あり W95 × D60 × H70.5 約350
