雷サージ電流検出デバイス

サージプリントページ印刷

  • サージプリント

回線に侵入した雷サージ電流の形跡を目視確認できるデバイス

雷サージの侵入が一目瞭然!
とくに SPD の接地線に取り付けると効果的です。

・電源不要
・メンテナンスフリー(使い捨てタイプ)
・ケーブルサイズに合わせて3つサイズをご用意

製品情報 製品名:サージプリントB形「」サイズ
品目コード:(S)11022851、(M)11022852、(L)11025863

この製品についてのお問い合わせはこちら

ラインナップ(選定表)

サージプリントサイズ 適用ケーブルサイズ 適用IV線例
S サイズ Φ3 ~ 4 1.25sq ~3.5sq 相当
M サイズ Φ5 ~ 6 5.5sq ~ 8sq 相当

L サイズ

Φ7 ~ 11.5 14sq ~ 38sq 相当

使用方法

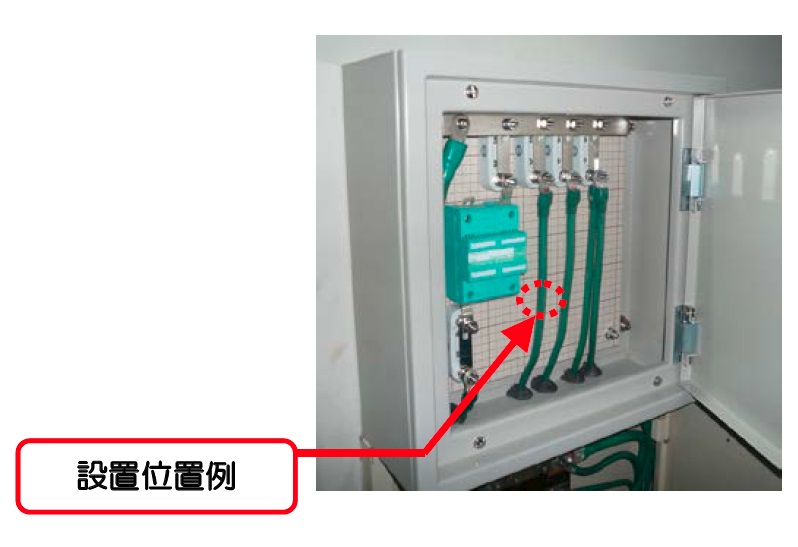

サージプリントを回線(接地線や通信線)に取り付けます

  • サージプリントで回線を挟み、パチッと閉じるだけ。
  • 誰でも簡単に取り付けられます。

サージプリントの動作確認

  • 雷サージが通過すると、サージプリントの表示部に黒いラインが出現します。

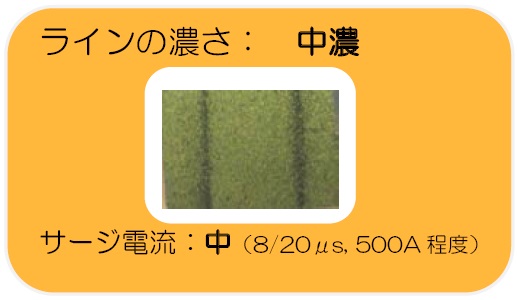

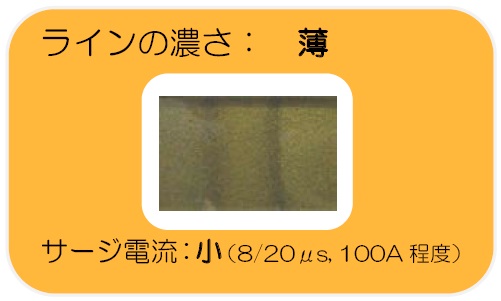

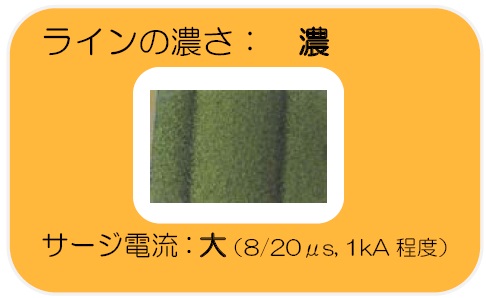

  • ラインの濃さによって、サージ電流のおおよその大きさが分かります。

※ 上記の動作表示はあくまで目安です。一般的な雷サージ波形でない波形には反応しない場合があります。

仕様

サイズ 寸法(mm) 質量
S W16 × D19 × H12(mm) 約 1 g
M W16 × D19 × H12(mm) 約 1 g
L W25 × D37 × H19(mm) 約 2 g

ご利用上の注意

  1. サージプリントは磁気を用いた製品のため、磁石や磁気製品の近くに置いたり、設置したりしないでください。誤動作する恐れがあります。
  2. サージプリントを電源線や突入電流が流れる可能性のある通信線(モーターの制御回線)には取り付けないでください。電源電流や突入電流などの大きな電流に反応し、目的の雷サージ電流を検出できない場合があります。
  3. サージプリントの表示内容はあくまで目安です。正確な電流値や回数の検出には雷サージカウンタの設置をご検討ください。
