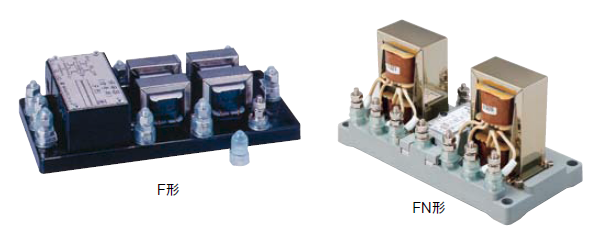

F形・FN形シリーズ

  • 整流器電源用
  • 交流電源・直流出力用 一体型

種類 F形 FN形
公称回路電圧

交流用:AC100V

直流用:DC24V

交流用:AC100V

直流用:DC24V

許容回路電圧

交流用:AC210V

直流用:DC225V

交流用:AC210V

直流用:DC225V

直流側インダクタンス

1.5mH 以上

1.5mH 以上

直流側定格電流

5A

10A

インパルス保護レベル

750V以下 (10/200μs、3kV印加)

750V以下 (10/200μs、3kV印加)

インパルス繰り返し電流耐量

10/200μs、800A、3分間隔で300回

10/200μs、800A、3分間隔で300回

寸法

(W)250mm × (D)120mm × (H)58.5mm

(W)250mm × (D)120mm × (H)130mm

質量 約 2.5kg 約 5.4kg

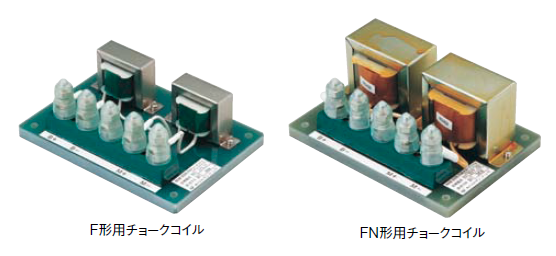

F形・FN形用チョークコイル

  • 整流器電源用
  • M電源増設

種類 F形用チョークコイル (5A用) FN形用チョークコイル (10A用)
インダクタンス 1.5mH (周波数1kHz、電圧0.5Vで直流5A重畳通電時) 1.5mH (周波数1kHz、電圧0.5Vで直流10A重畳通電時)
定格電流(連続) 直流 5A 直流 10A
直流抵抗 0.1Ω 以下 (75℃にて) 0.1Ω 以下 (75℃にて)
チョークコイル絶縁の種類 A種 A種
チョークコイル温度上昇限度 45℃ (抵抗法) 45℃ (抵抗法)
絶縁抵抗(各端子~取付板間) 100MΩ (DC250Vにて) 100MΩ (DC250Vにて)
耐電圧(各端子~取付板間) 交流(50/60Hz)3kV、1分間 交流(50/60Hz)3kV、1分間
寸法 (W)170mm × (D)120mm × (H)45mm (W)170mm × (D)120mm × (H)60mm
質量 約 1.2kg 約 2.7kg

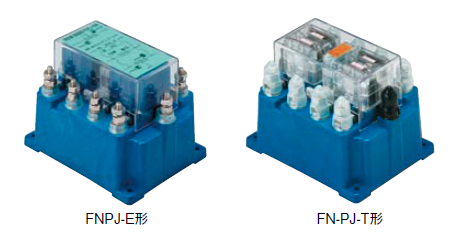

FNPJ-E形・FN-PJ-T形

  • 整流器電源用
  • 交流電源・直流出力用 一体型
  • 劣化表示付き

種類 FNPJ-E形 FN-PJ-T形
公称回路電圧

交流用:AC100V

直流用:DC24V

交流用:AC110V

直流用:DC24V

許容回路電圧

交流用:AC210V

直流用:DC225V

交流用:AC210V

直流用:DC225V

直流側インダクタンス 1.5mH以上 1.5mH以上
直流側定格電流 10A 10A

インパルス保護レベル

10/200μs 3kV印加

750V以下

L+、L-~E2間(S100P-T形):750V以下

B+~B-間(M-AV101-T形):800V以下

インパルス繰り返し電流耐量

10/200μs 800A

300回(3分間隔) 300回(3分間隔)

寸法

(W)120mm × (D)154mm × (H)120mm (W)154mm × (D)120mm × (H)120mm

質量

約 3.7kg 約 3.7kg

FNLB-PJ形(外線用)・FNBM形(内線用)

  • 整流器電源用
  • 最大10A B電源・L電源用(FNLB-PJ形)
  • 最大10A B電源・M電源用(FNBM形)
  • 直流出力用

種類 FNLB-PJ(外線用) FNBM(内線用)
公称回路電圧 DC24V DC24V
許容回路電圧 DC225V DC225V
直流側インダクタンス 1.5mH以上 1.5mH以上
直流側定格電流 10A 10A
インパルス保護レベル 750V以下(10/200μs、3kV印加)
インパルス繰返し 10/200μs、800A、3分間隔で300回
プラグ・ジャック
寸法 (W)120mm × (D)130mm × (H)112mm (W)120mm × (D)130mm × (H)90mm
質量 約 3.0kg 約 3.0kg

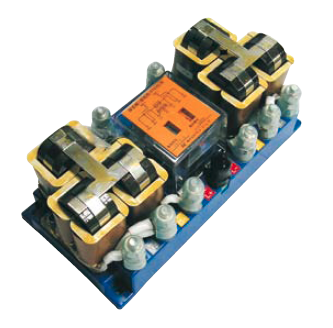

FN-ME形

  • 整流器電源用
  • 最大10A B電源・L電源・M電源用
  • 直流出力用

項目 性能 備考
公称回路電圧 直流 24V -
最大許容回路電圧 直流 225V -

インダクタンス

  • B+~L+
  • B+~M+
  • B+~ME+
  • B-~L-
  • B-~M-
  • B-~ME-
1.5mH 以上 直流10Aを重畳通電し、周波数1kHz、電圧0.5Vで測定

定格電流

  • B+~L+
  • B+~M+
  • B+~ME+
  • B-~L-
  • B-~M-
  • B-~ME-
直流 10A -

直流放電開始電圧

  • L+~E2間 (S100P-T形)
  • L-~E2間 (S100P-T形)
420V ± 80V -

直流放電開始電圧

  • B+~B-間 (M-AV101-T形)
400V ± 100V -

インパルス放電開始電圧

  • L+~E2間 (S100P-T形)
  • L-~E2間 (S100P-T形)
750V 以下 10/200μs 3kV印加

インパルス放電開始電圧

  • B+~B-間 (M-AV101-T形)
800V 以下 10/200μs 3kV印加

インパルス繰り返し電流耐量

  • L+~E2間 (S100P-T形)
  • L-~E2間 (S100P-T形)
300回 (3分間隔) 10/200μs 800A

インパルス繰り返し電流耐量通電後の直流放電開始電圧

  • L+~E2間 (S100P-T形)
  • L-~E2間 (S100P-T形)
420V ± 120V -

インパルス繰り返し電流耐量通電後の直流放電開始電圧

  • B+~B-間 (M-AV101-T形)
400V ± 100V -
寸法 (W)250mm × (D)120mm × (H)95mm -
質量 約 4.0kg -
