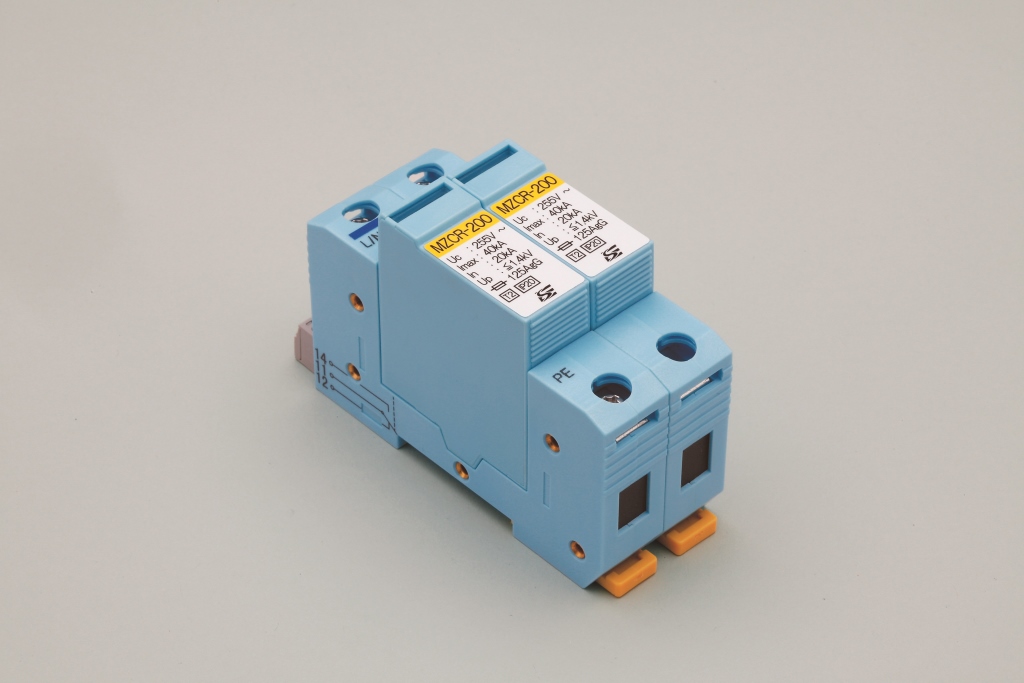

電源用SPD（従来モデル）
MZCR形ページ印刷
仕様
下の表は左右にスクロールしてご覧ください
| 項目 | 測定条件 | 性能 | 性能 | 性能 |
| 型式 | - |
MZCR-100JK「」 MZCR-100JK「」N |
MZCR-200JK「」 MZCR-200JK「」N |
MZCR-200JK「」ARR MZCR-200JK「」ARRN |
| 最大連続使用電圧 UC | - | AC 150 V | AC 255 V | AC 255 V |
| 最大放電電流 Imax | 8/20 μs | 40 kA（各相） | 40 kA（各相） |
40 kA（各相） 75 kA（N-PE相） |
| 公称放電電流 In |
8/20 μs |
5 kA（各相） | 20 kA（各相） |
20 kA（各相） 60 kA（N-PE相） |
| 電圧防護レベル UP |
JISに基づく |
700 V 以下 | 1.4 kV 以下（各相） |
1.4 kV 以下（各相） 1.5 kV 以下（N-PE相） |
下の表は左右にスクロールしてご覧ください
| 項目 | 測定条件 | 性能 | 性能 | 性能 |
| 型式 | - |
MZCR-400JK「」 MZCR-400JK「」N |
MZCR-400JK「」ARR MZCR-400JK「」ARRN |
MZCR-700DCJK「」 MZCR-700DCJK「」N |
| 最大連続使用電圧 UC | - | AC 510 V | AC 510 V | DC 700 V |
| 最大放電電流 Imax | 8/20 μs | 40 kA（各相） |
40 kA（各相） 75 kA（N-PE相） |
40 kA |
| 公称放電電流 In |
8/20 μs |
20 kA（各相） |
20 kA（各相） 60 kA（N-PE相） |
20 kA |
| 電圧防護レベル UP |
JISに基づく |
2.5 V 以下（各相） |
2.5 kV 以下（各相） 1.5 kV 以下（N-PE相） |
2.5 kV 以下 |

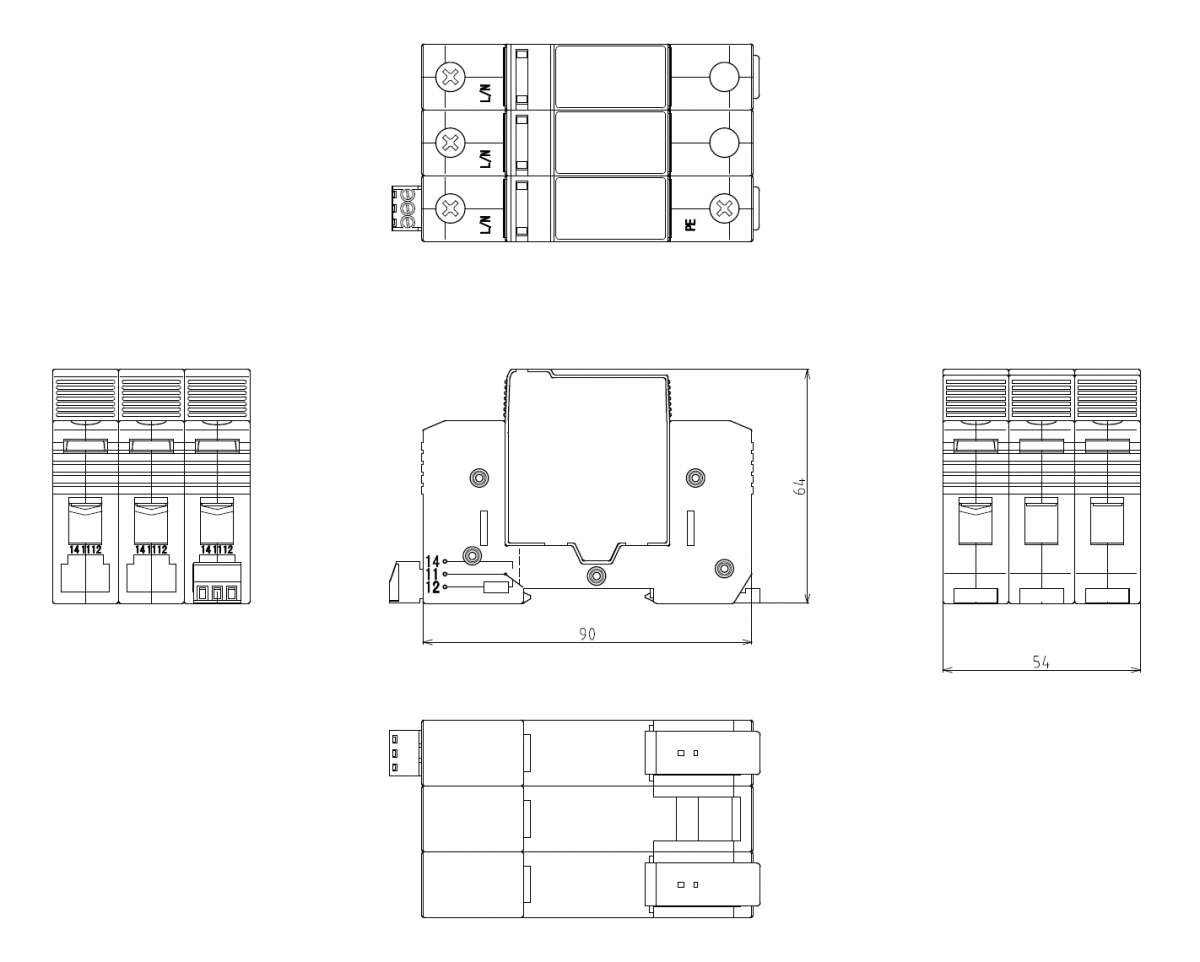

外形寸法図（単位: mm）一例
