電源用SPD(従来モデル)

MZE形ページ印刷

  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

電源用SPD
・配電盤、分電盤の低圧電源回路(AC100V、AC200V)
・各種制御機器の電源回路(AC100V、AC200V)

・最大放電電流10kA(誘導雷波形8/20μs)まで対応
・1台で単相2線回路の線間と対地間を防護
・劣化表示機能搭載

この製品についてのお問い合わせはこちら

外形寸法図(単位: mm)

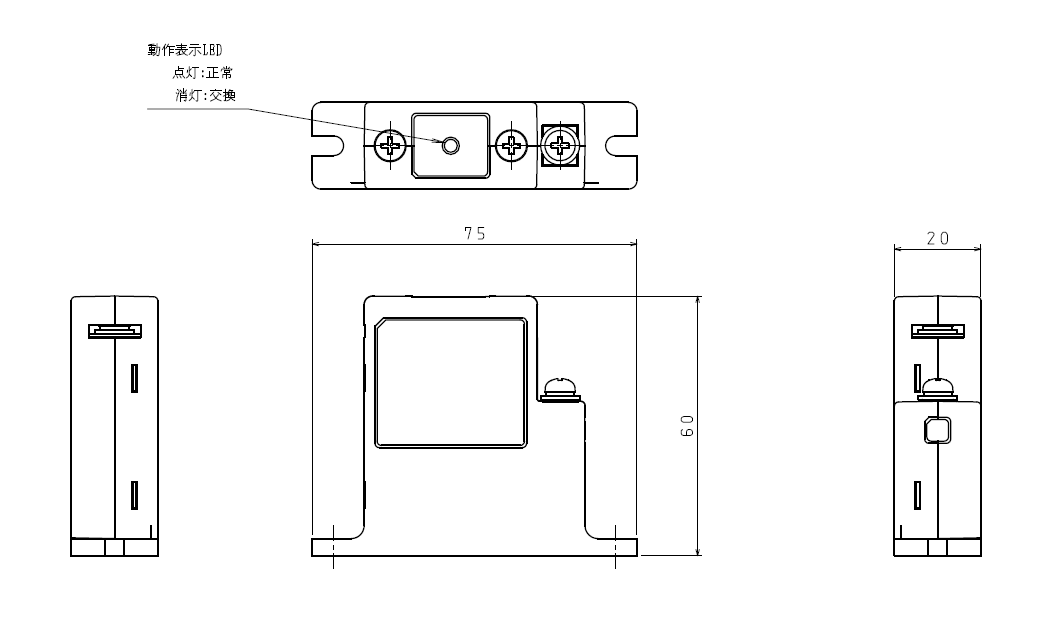

MZEの外形寸法図

仕様

下の表は左右にスクロールしてご覧ください

項目 測定条件 性能 性能
型式 - MZE-100 MZE-200
最大連続使用電圧 UC - 単相2線、AC 110 V  単相2線、AC 230 V
最大放電電流 Imax 8/20 μs 10 kA(3 回) 10 kA(3 回)
公称放電電流 In

8/20 μs

5 kA 5 kA
電圧防護レベル UP

JISに基づく

0.8 kV 以下(線間)

1.5 kV 以下(対地間)

1.5 kV 以下(線間)

2.5 kV 以下(対地間)

寸法 - W20 × D75 × H60(mm) W20 × D75 × H60(mm)
取付ピッチ - 65(mm) 65(mm)
質量 - 約 55 g 約 55 g
