一般家庭向けSPD

住宅内通信回線用避雷器 HLP-S形ページ印刷

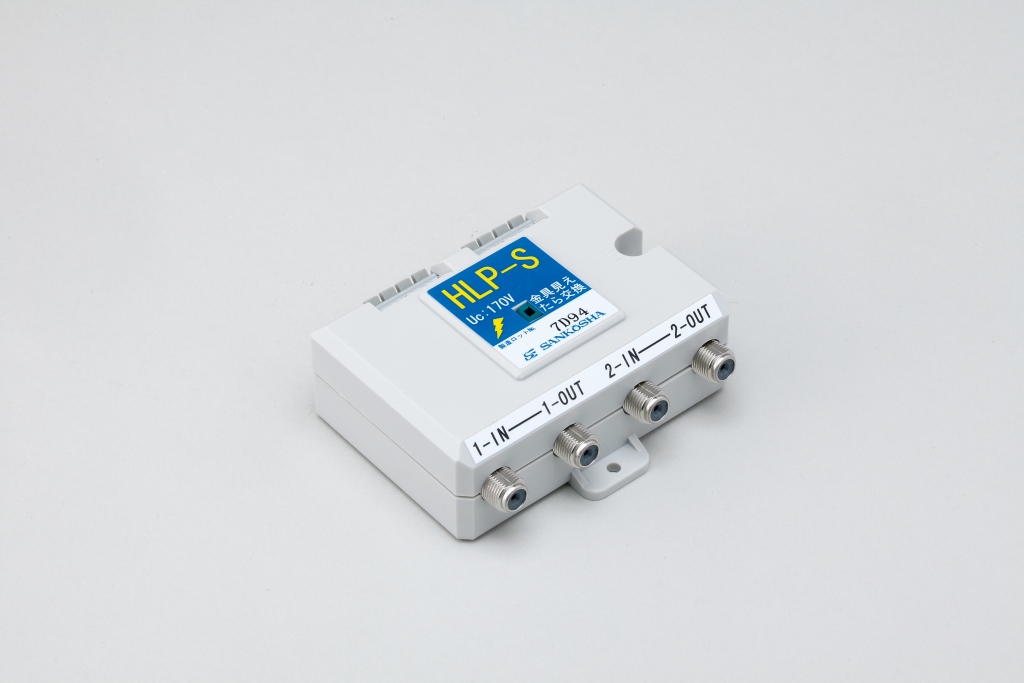

  • HLP-S

住宅内の通信回路(TV用同軸ケーブル、電話回線)に誘起される異常電圧から通信機器を保護するための劣化表示付通信回線用SPD

・TV用同軸ケーブル、電話回線について、本製品1台で最大2回線分を防護
・情報盤(弱電用)やフリースペース付ホーム分電盤内に取り付け可能
・劣化表示機能搭載

製品情報 製品名:HLP-S
品目コード:11014811

この製品についてのお問い合わせはこちら

仕様

TV用同軸ケーブル側の伝送性能および保護性能

項目 測定条件 性能 備考
使用可能伝送帯域 - 10 MHz ~ 2610 MHz BS、CS、地上デジタル対応
挿入損失 - 1.5 dB 以下 使用可能伝送帯域にて
V.S.W.R - 2.0 以下 使用可能伝送帯域にて
特性インピーダンス - 75 Ω -
直流放電開始電圧

IN-E間、100V/s

550 V ± 20% -
インパルス動作電圧 IN-E間、100V/μs 1000 V 以下 -
絶縁抵抗

IN-E間、IN-IN間、DC250V

50 MΩ 以上 -

電話回線側の電気的性能および保護性能

項目 測定条件 性能
最大連続使用電圧 UC

-

170 V、120 mA
漏れ電流 L-E間、DC170V 1 mA 以下
絶縁抵抗 L-E間、L-L間、DC170V 50 MΩ 以上
直流抵抗 L-T間 20 Ω 以下
挿入損失

L-T間、DC~3.75MHz

1.0 dB 以下
インパルス動作電圧 L-E間、100V/μs 300 V 以下
インパルス電流耐量

L1、L2-E間

L3、L4-E間

8/20 μs、900 A

サーミスタ不動作特性

(最大定格電流値)

L-T間、印加電圧 DC60V

120 mA
サーミスタ動作特性 L-T間、印加電圧 AC250V

AC 500 mA(50/60Hz)、

通電時30秒以内に動作

電力線混触 AC250V、3A、1s 保護素子の保護動作

本体

寸法 W85 × D33 × H68(mm)
質量 約 200 g
