同軸用SPD

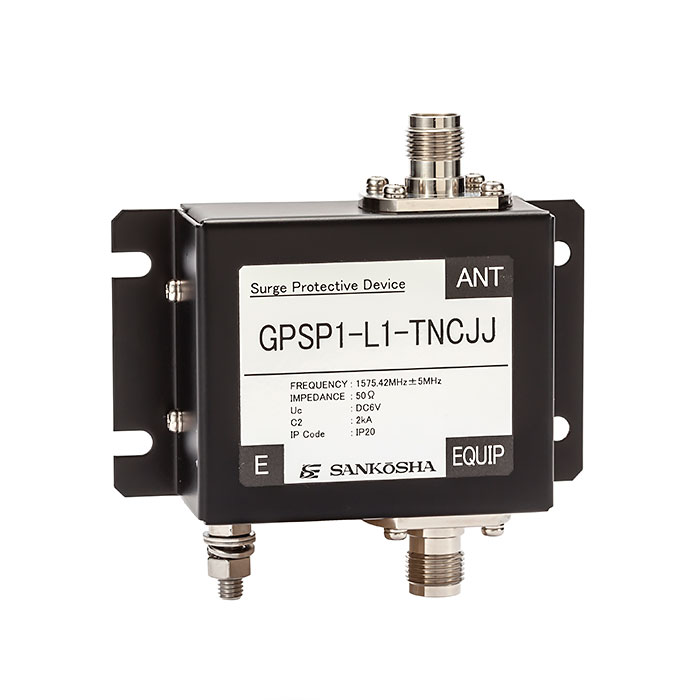

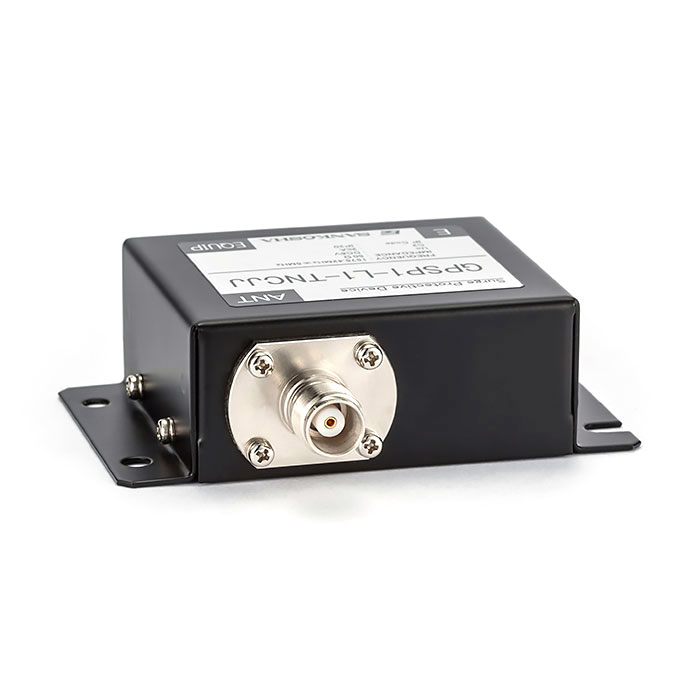

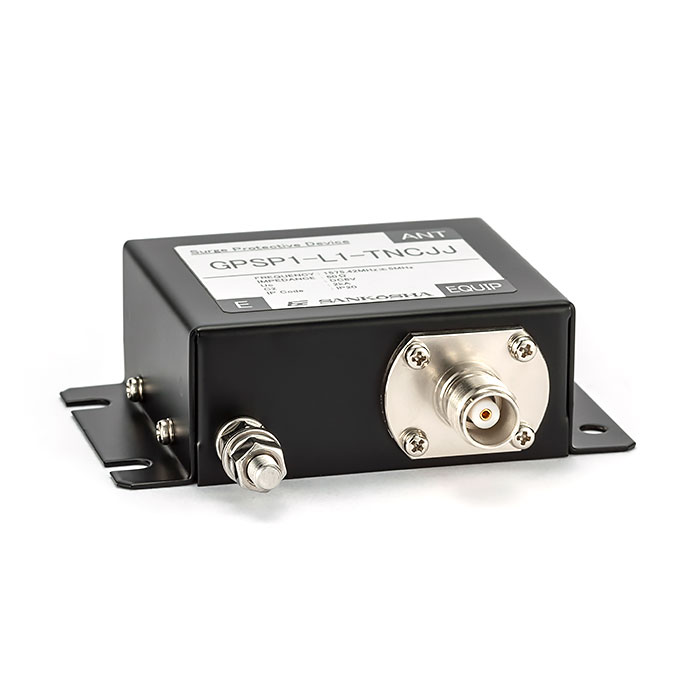

GPSP1-L1-TNCJJページ印刷
環境条件
使用場所： 屋内
使用温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
外形寸法図・設置例

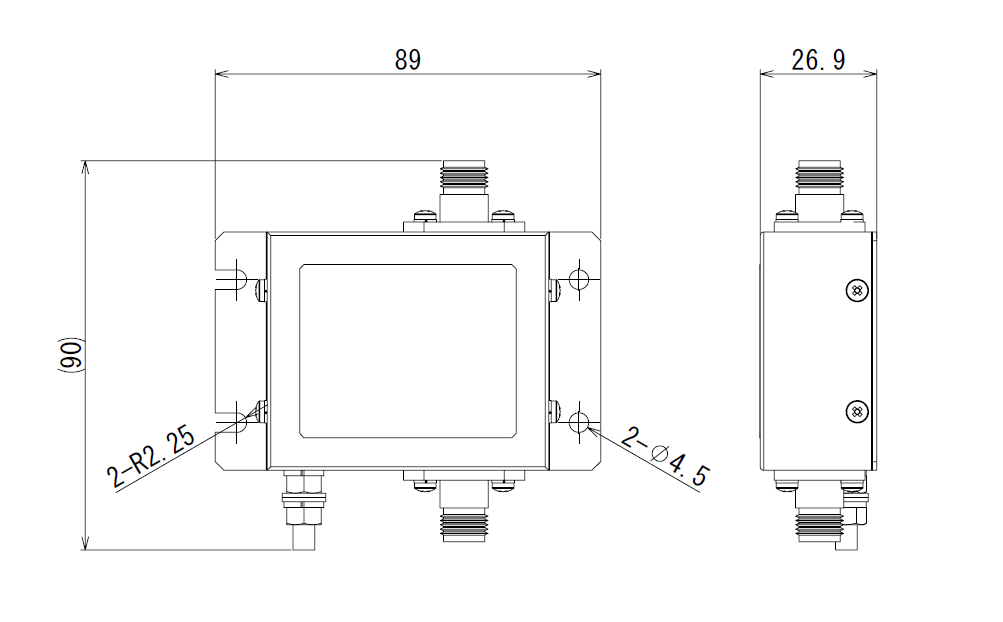

外形寸法図（単位：mm）
|
設置例
|
仕様
| 項目 | 条件 | 性能 |
|---|---|---|
| 周波数帯域 | - | 1575.42 MHz |
| インピーダンス | - | 50 Ω |
| 挿入損失 | 1575.42 MHz | 1.0 dB 以下 |
| V. S. W. R | 1575.42 MHz | 1.3 以下 |
| 伝搬遅延時間 | 1575.42 MHz | 1 ns 以下 |
| 許容電力 | - | 10 W |
| 最大連続使用電圧・電流 | - | DC 6 V、100 mA |
| 絶縁抵抗 | DC 6 V | 1 kΩ 以上 |
| 電圧防護レベル | 1.2/50 μs、4 kV印加時 | 10 V 以下 |
| インパルス耐久性 | 8/20 μs | 2 kA（カテゴリーC2） |
| 直流抵抗 | DC 100 mA | 1 Ω 以下 |
| 質量 | - | 約 220 g |
