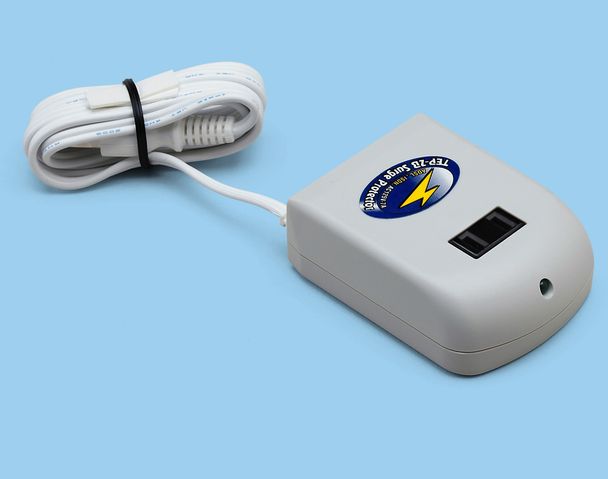

一般家庭向けSPD
雷止くんページ印刷
環境条件
使用場所： 室内
使用温度・湿度： -10°C ～ +40°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -20°C ～ +50°C の範囲、90% 以下（結露のないこと）

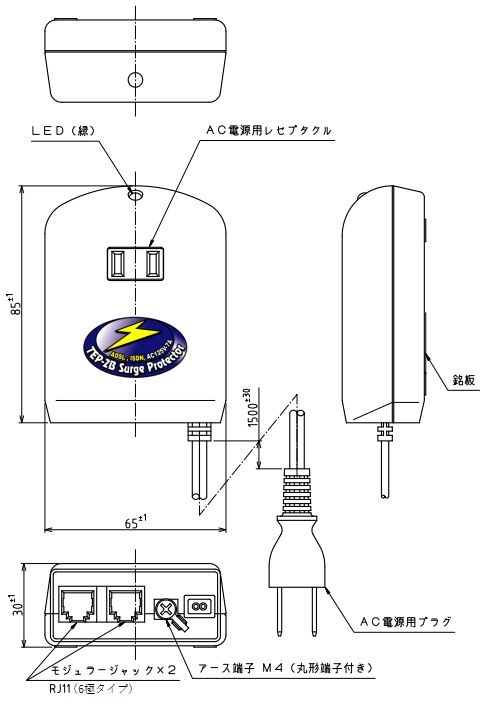

外形寸法図（単位: mm）
雷止くんの接続方法
雷止くんのAC電源用プラグの接続は、下記①～➃のいずれかの方法で必ず行ってください。雷止くんのAC電源用プラグの接続がない場合は、雷からのガード機能が低下します。

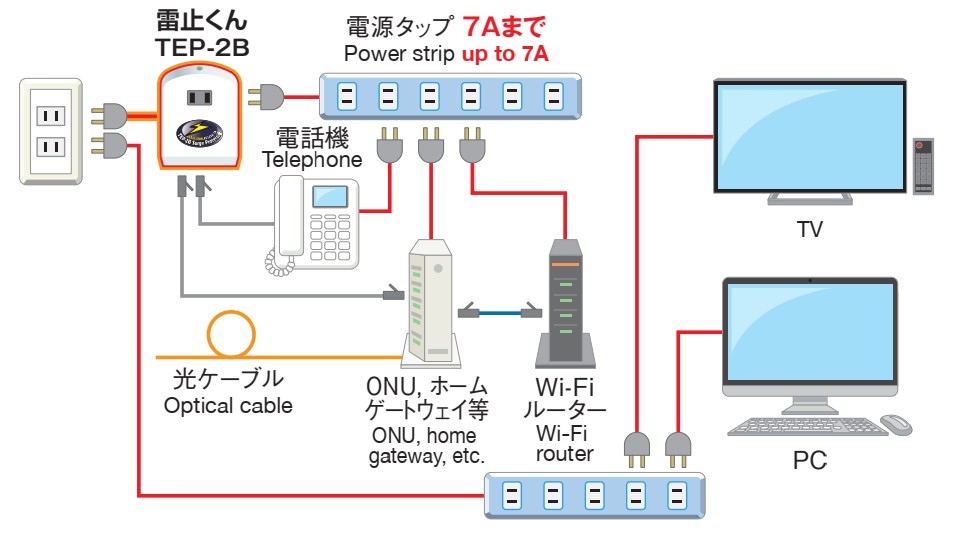

接続例①
|

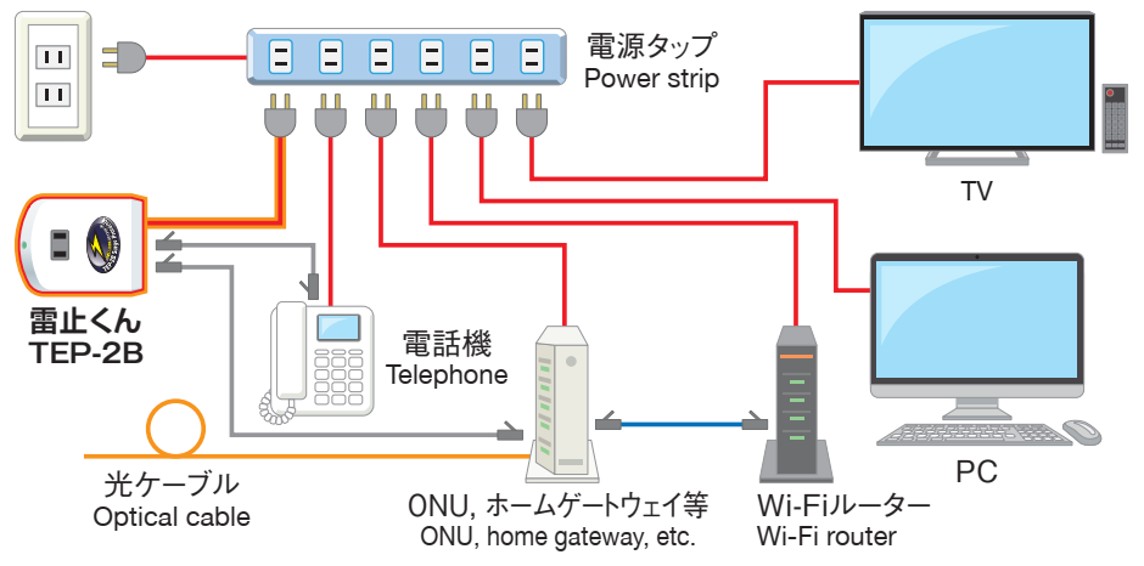

接続例②
|

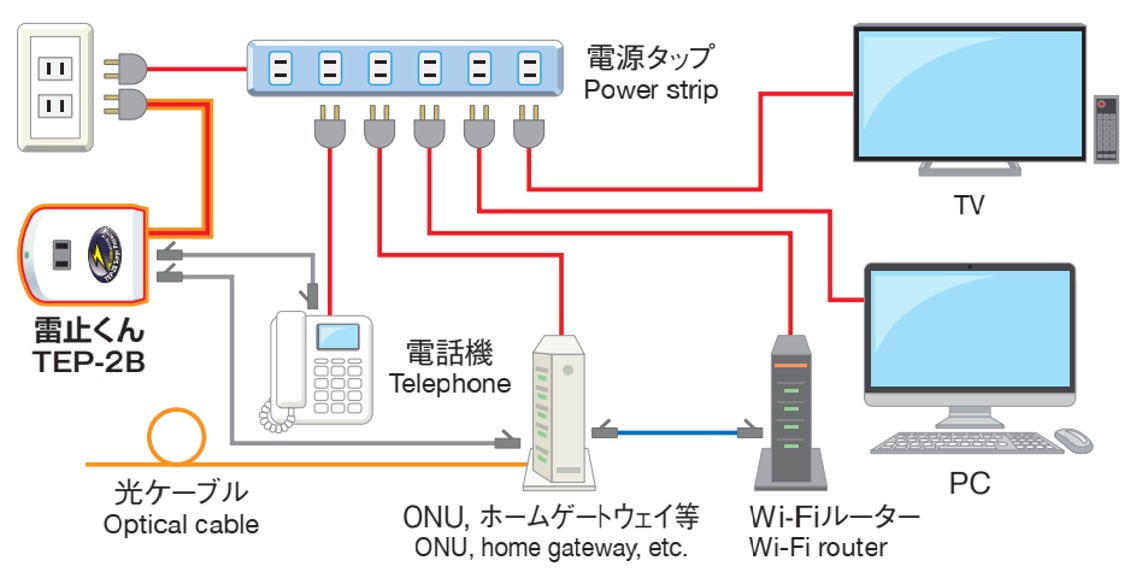

接続例③
|

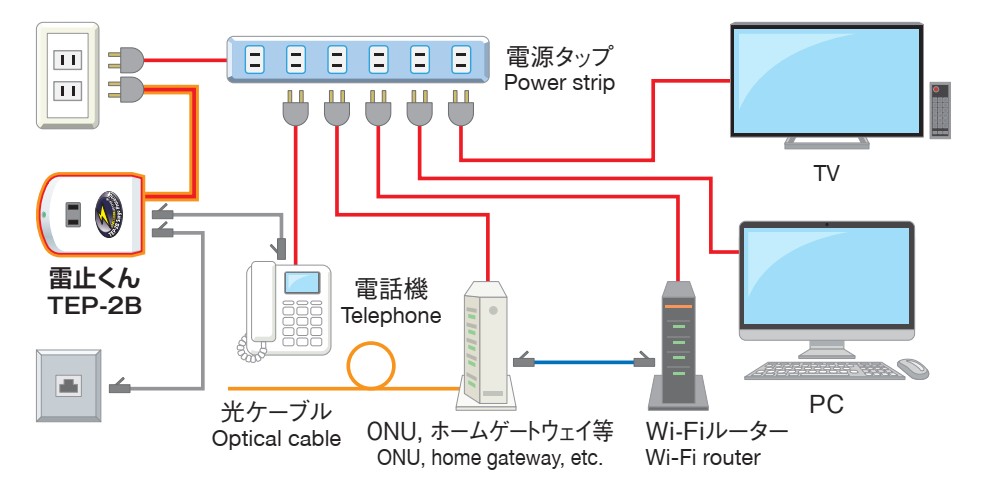

接続例➃
|
仕様
| 型式 | TEP-2B | TEP-5B |
|---|---|---|
| 電源側の許容電圧・電流 | AC 100V・7A | |
| 通信側の許容電圧 |
DC 180V |
|
| 本体コンセントの許容電力 | 700W | |
| インパルス保護レベル（電源） | 1.2/50μs,10kV・600Ｖ以下 | 1.2/50μs,10kV・1000Ｖ以下 |
| インパルス保護レベル（通信） |
350V以下 |
700V以下 |
| インパルス電流耐量（電源） | 8/20μs・10kA | |
| インパルス電流耐量（通信） | 10/1000μs,400A(200A×2) | 8/20μs,20kA(5kA×4) |
| モジュラージャック |
6極2芯 |
6極4芯 |
| 端子 |
電源プラグ 1個、電源コンセント 1口、モジュラージャック 2口、アース端子(※） 1個 |
|
| 付属品 | モジュラーコード（1.5m）1本 | |
| 質量 | 約 140 g | |
※ 電源側のみ、または通信側のみで使用する場合は、アースを接続する必要があります。
