R300046 | 16対切分モジュールページ印刷

  • R300046

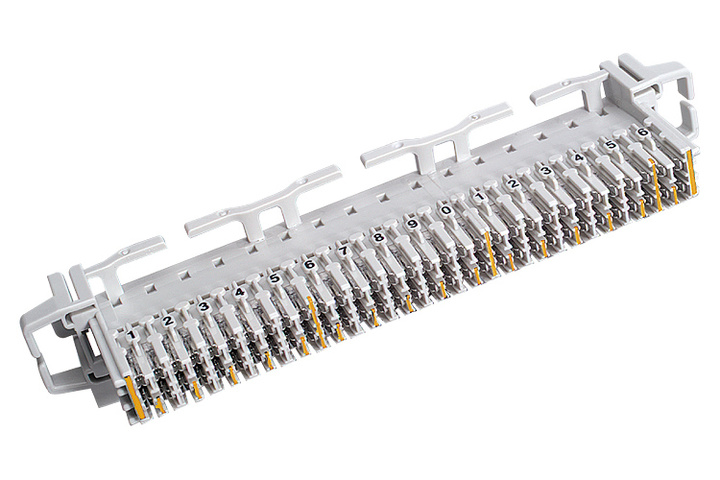

通信ケーブル32芯を接続するクイッククリップ方式の端子板

超小型のため、省スペース化に役立ちます
R&M社の「VSコンパクト」シリーズ製品

キーワード 16対 クイッククリップ 切分機構あり
製品情報 製品名:R300046(16対切分モジュール)
品目コード:1112004309

この製品についてのお問い合わせはこちら

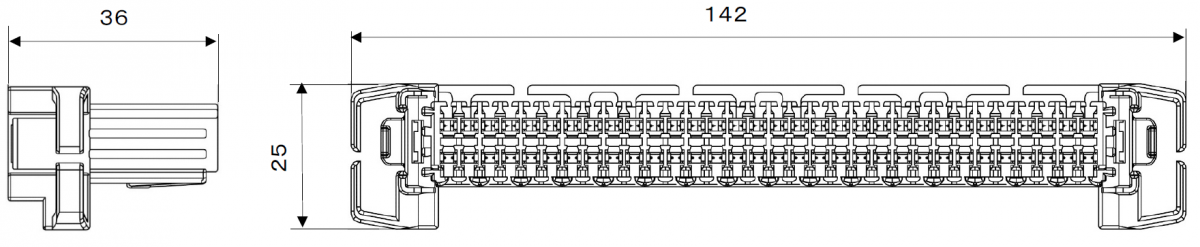

外形寸法図(単位: mm)

R300046 の外形寸法図

接続条件

挿入時の力

50N 未満(線径 φ 0.35 ~ 0.50 mm の場合)

100N 未満(線径 φ 0.60 ~ 0.80 mm の場合)

線径(単線 1本接続)

導体径:φ 0.35 ~ 0.80 mm(26-20AWG)

被覆外径:φ 0.60 ~ 1.60 mm

線径(単線 2本接続)※

導体径:φ 0.35 ~ 0.50 mm(26-20AWG)

被覆外径:φ 0.60 ~ 1.60 mm

線径(より線) 0.15mm × 7(26-24AWG)

※ 2本接続の場合、同じ種類・同じ線径に限る
