R300044 | 10対切分モジュール17.5ページ印刷

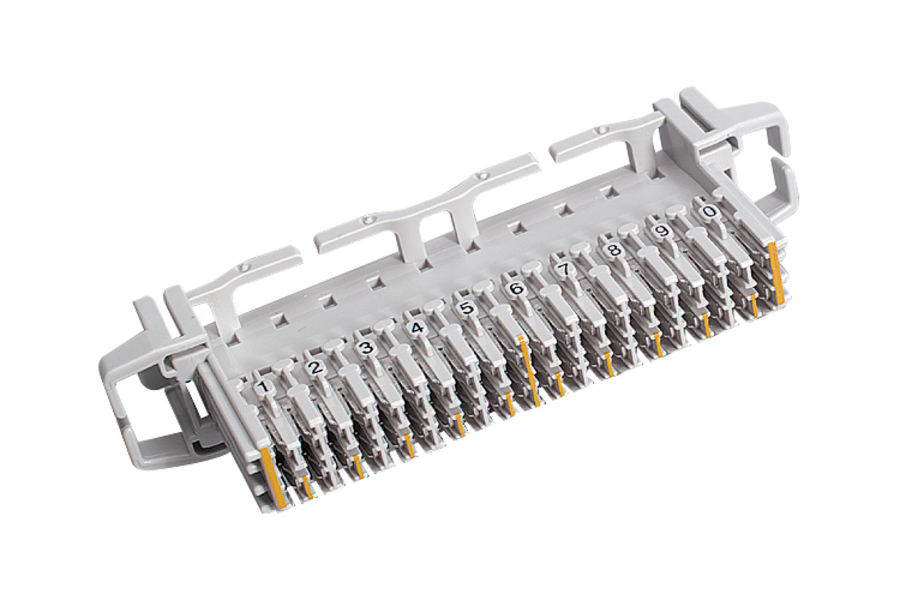

  • R300044

通信ケーブル20芯を接続するクイッククリップ方式の端子板
グリッドサイズ 17.5 mm の薄型タイプ

超小型のため、省スペース化に役立ちます
R&M社の「VSコンパクト」シリーズ製品

キーワード 10対 クイッククリップ 切分機構あり
製品情報 製品名:R300044(10対切分モジュール17.5)
品目コード:1112004207

この製品についてのお問い合わせはこちら

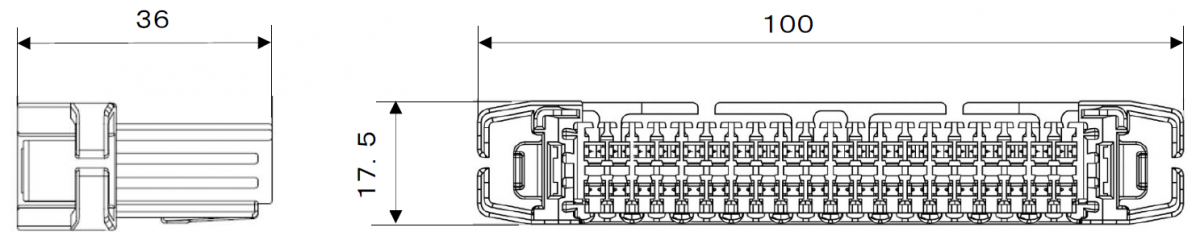

外形寸法図(単位: mm)

R300044 の外形寸法図

接続条件

挿入時の力

50N 未満(線径 φ 0.35 ~ 0.50 mm の場合)

100N 未満(線径 φ 0.60 ~ 0.80 mm の場合)

線径(単線 1本接続)

導体径:φ 0.35 ~ 0.80 mm(26-20AWG)

被覆外径:φ 0.60 ~ 1.60 mm

線径(単線 2本接続)※

導体径:φ 0.35 ~ 0.50 mm(26-20AWG)

被覆外径:φ 0.60 ~ 1.60 mm

線径(より線) 0.15mm × 7(26-24AWG)

※ 2本接続の場合、同じ種類・同じ線径に限る
