電源用SPD

交流100/200V系協約形寸法クラスII SPD | MKY23-20Sページ印刷

JIS C 5381-11: 2014

低圧電源用 JIS クラス II SPD
交流100V系または交流200V系
単相2線/単相3線/三相3線に対応

JIS 協約形配線用遮断器の寸法に準拠したSPD

・配電盤・分電盤の低圧電源回路の保護に

・1台で線間と接地間の両方を防護できます
・接点端子つきなので、劣化を遠隔監視できる

キーワード	クラスII　交流100V　交流200V　単相2線　単相3線　三相3線　漏電遮断器の2次側　漏電遮断器の1次側　DINレール/ねじ取付け　接点端子あり
製品情報	製品名：MKY23-20S 品目コード：1111019930

この製品についてのお問い合わせはこちら

環境条件

使用場所：　屋内

使用温度・湿度：　-20°C ～ +60°C の範囲、30 ～ 90% 以下

保管温度・湿度：　-40°C ～ +70°C の範囲、30 ～ 90% 以下

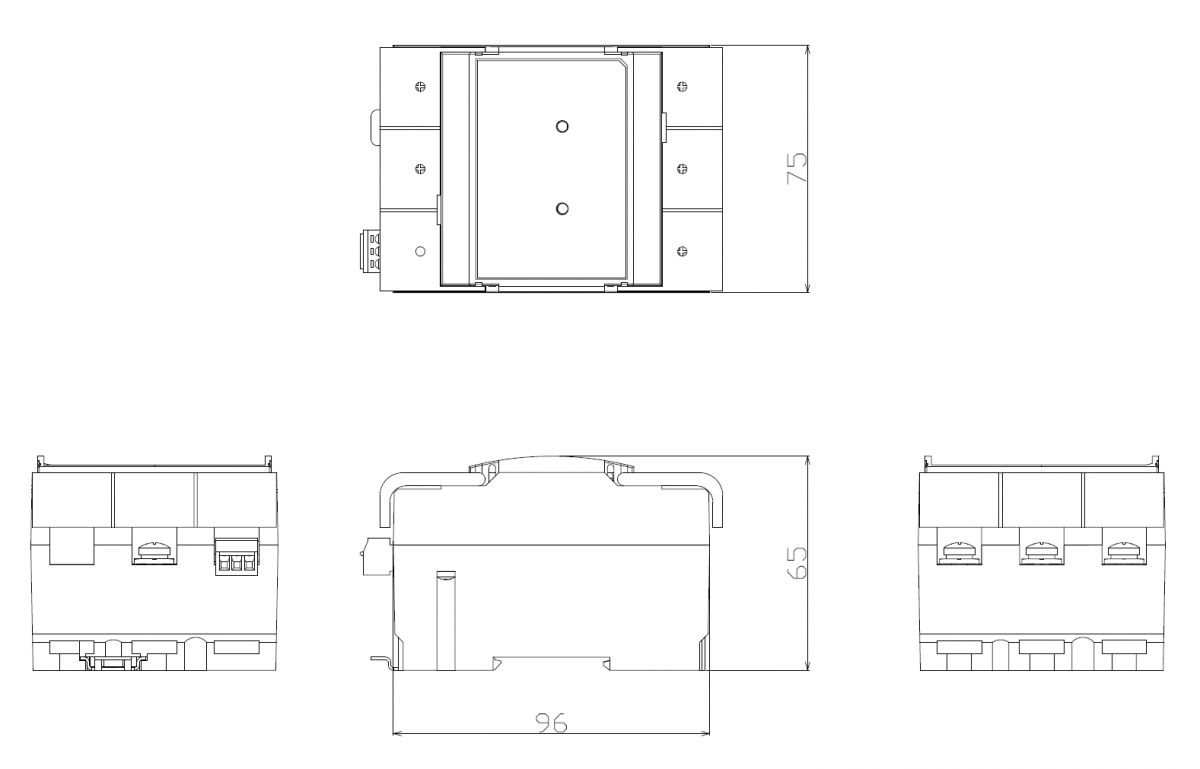

外形寸法図（単位: mm）

配線図と接続条件

SPD端子

ケーブル	断面積 5.5 ～ 14 mm²
接続	圧着端子と絶縁キャップを使用してください
ケーブルの締付け	M5 ねじ（製品に付属しています）
締付けトルク	2.0 ～ 2.5 N·m

接点端子

ケーブル	より線：断面積 0.05 mm2 ～ 2 mm2（AWG 30 ～ 14）
動作	C接点
11-12間	正常時：ON、劣化時：OFF
11-14間	正常時：OFF、劣化時：ON
最大使用電圧/電流	交流250V/1.5A、直流110V/0.2A

仕様

試験規格	ー	JIS C 5381-11:2014
試験クラス分類	ー	クラス II
最大連続使用電圧 U_C	ー	交流 250 V
公称放電電流 I_n	8/20 μs	20 kA
最大放電電流 I_max	8/20 μs	40 kA
電圧防護レベル U_P	線間、対地間	1.5 kV 以下
過電流防護	ー	30A（FDS-20kA）
定格短絡電流 I_SCCR	ー	交流 25 kA
一時的過電圧特性 U_T	対地間	交流 335 V、5s
漏電電流 I_PE	対地間	1 mA 以下
保護等級の分類	ー	IP 20
劣化表示	LEDによる	LED 点灯：正常 LED 消灯：劣化（交換してください）
質量	ー	約 300 g
