直流600V系 クラスI SPD | MZS-600DCページ印刷

  • RoHS

JIS C 5381-1

低圧電源用 JIS クラス I SPD
直流600V系

設置する組合せ
MZS-600DC(2つ)

・パワーコンディショナーの保護に
・太陽光発電システムの保護に

・直撃雷対応
・接点端子つきなので、劣化を遠隔監視できます

キーワード クラスI 直流600V DINレール取付け 接点端子あり

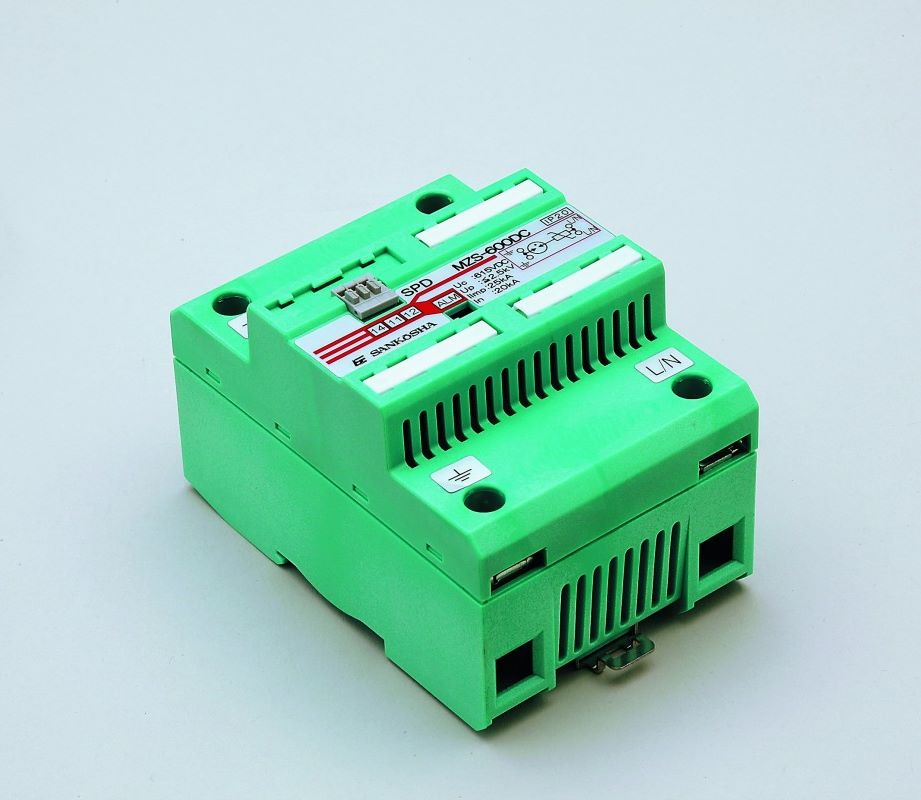

製品情報 製品名:MZS-600DC
品目コード:11023052

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

標高: 2000 m 以下

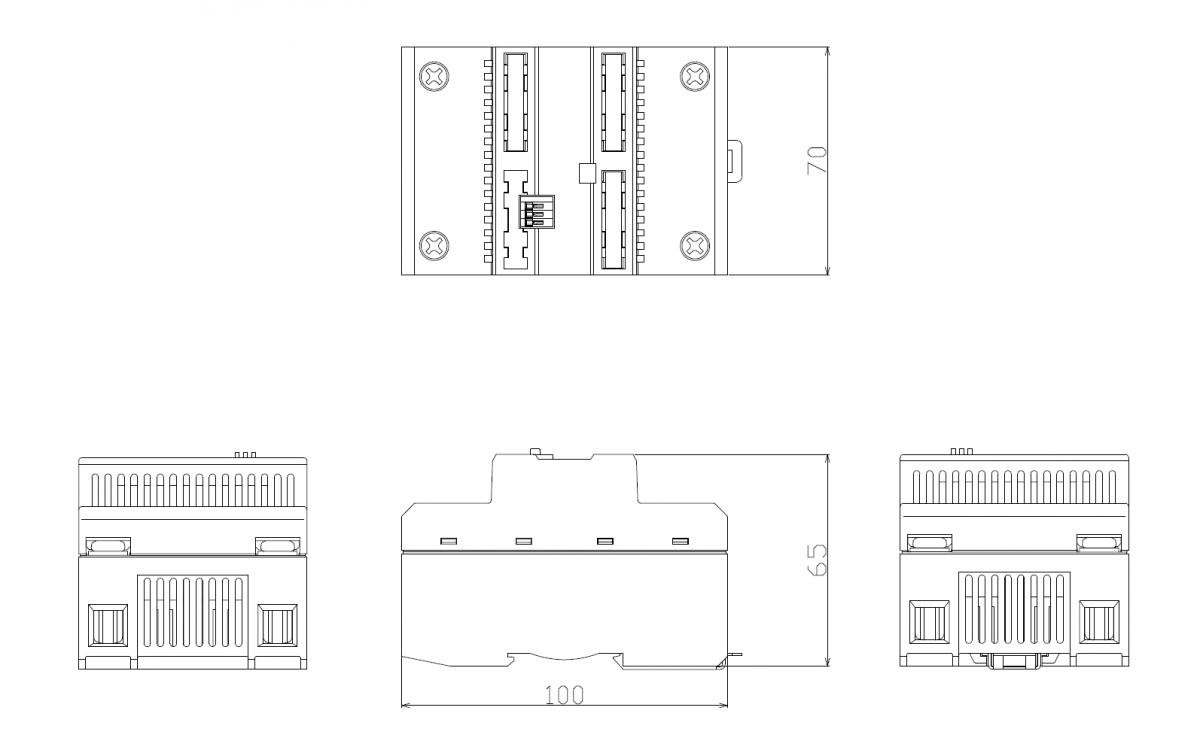

外形寸法図(単位: mm)

配線図と接続条件

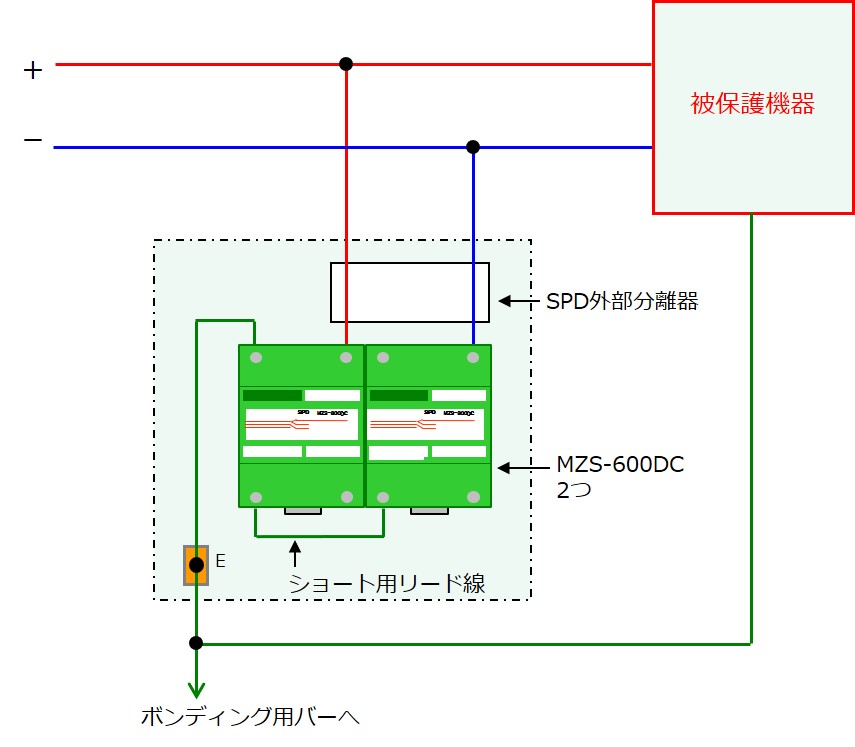

MZS-600DC配線図

SPDの適用電線

AWG 10 ~ 4 または 断面積 5.5 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M6 ねじ(製品に付属)

締付けトルク

2.94 ~ 3.43 N·m (30 ~ 35 kgf·cm)

警報接点の適用電線

AWG 28 ~ 22

または単線:φ0.32 ~ 0.65、より線:0.08 ~ 0.32 mm2

仕様

試験クラス分類 クラス I
最大連続使用電圧 UC

直流 615 V
インパルス放電電流 Iimp 10/350 μs 25 kA
公称放電電流 In 8/20 μs 20 kA
電圧防護レベル UP JIS C 5381-1 に基づく 2.5 kV 以下
漏電電流 IPE 直流 615 V 20 μA 以下
続流遮断定格 直流 615 V 50 kA
保護等級の分類 IP 20
劣化表示 製品前面(ALM)

正常:青

劣化:赤

質量 約 460 g(1製品あたり)
