  • 絶縁モジュール

ビルの異なるフロアに設置された通信システム間や、異なる給電系から受電している通信システム間を接続するメタリックケーブルに発生する迷走電流を除去し、装置の誤作動を防止する絶縁トランス
ビルへの落雷による雷サージ電圧による装置の破壊も防止する絶縁トランス

周波数帯域:500Hz ~ 400kHz
接続インターフェース:64kbit/s 用

・迷走電流(直流)の除去
・雷サージエネルギーの伝搬路の遮断
・メタリック通信線の成端およびジャンパ機能

製品情報 製品名:耐雷トランス C-400KS50形
品目コード:11010142

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: +10°C から +40°C の範囲、20 ~ 80% 以下(結露のないこと)

保管温度・湿度: +10°C から +40°C の範囲、20 ~ 80% 以下(結露のないこと)

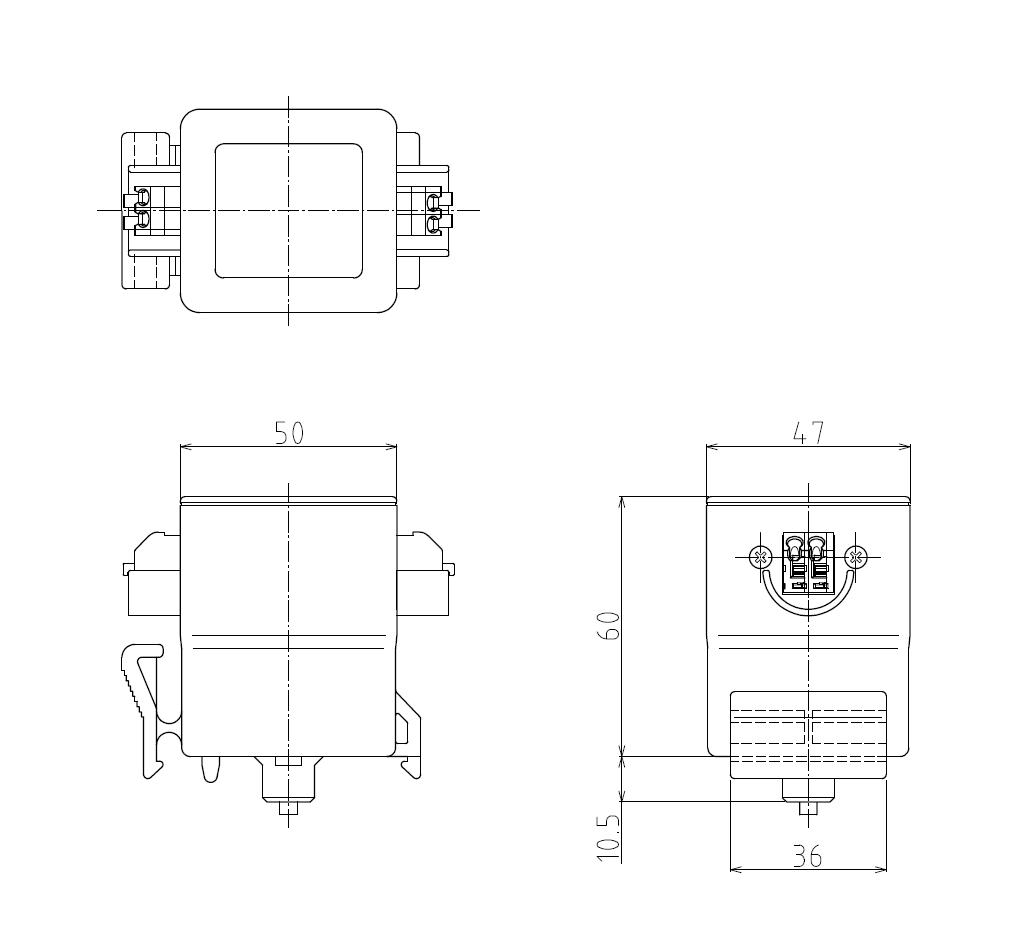

外形寸法図(単位: mm)

仕様

周波数帯域 500 Hz ~ 400 kHz
動作減衰量 0.5 dB 以下
平衡度 500Hz 85 dB 以上
平衡度 64kHz 60 dB 以上
平衡度 400kHz 50 dB 以上
インピーダンス 110 Ω
サージ移行率 1.2/50μs、10kV印加時 1/50
インパルス耐電圧 L - T・E間

1.2/50μs、50kV、1回

インパルス耐電圧 T - L・E間

1.2/50μs、50kV、1回

絶縁抵抗 L - T・E間

DC500V にて 1000MΩ以上

絶縁抵抗 T - L・E間

DC500V にて 1000MΩ以上
